• 如何通过工业智能网关实现对三菱FX3U串口PLC远程编程

    作者:华辰智通 发表时间:2020-06-02

    PLC远程编程顾名思义是对PLC、触摸屏等装置的运行程序进行远程在线调整(远程调试)和更新(远程程序上下载及程序更新),比如设备在北京,人员在长沙,如果设备的程序需要调整或升级,传统方式是派人去北京,现场更新,而通过网关的远程编程功能,则在长沙就可以对北京的设备的程序进行调整和更新。显而易见,远程编程的方案省时又省力,同时可实现设备的集中式管理,大大降低开发及售后人员的工作量以及出差频率。
    工业智能网关
    下面我们介绍如何通过网关实现对三菱FX3U串口PLC的远程编程。
    远程编程主要分五步:
    步:打开工业智能网关串口设置串口参数
    步:配置服务器,新建网关和设备的VPN连接通道;
    步:打开客户端,构建远程连接通道;
    步:打开PLC编程软件GXworks做远程编程
    首先保证网关与PLC硬件正常连接,网关侧面串口通过网线连接转换模块,转换模块另一端白色线接PLC。
    plc网关
    步:打开网关串口设置串口参数

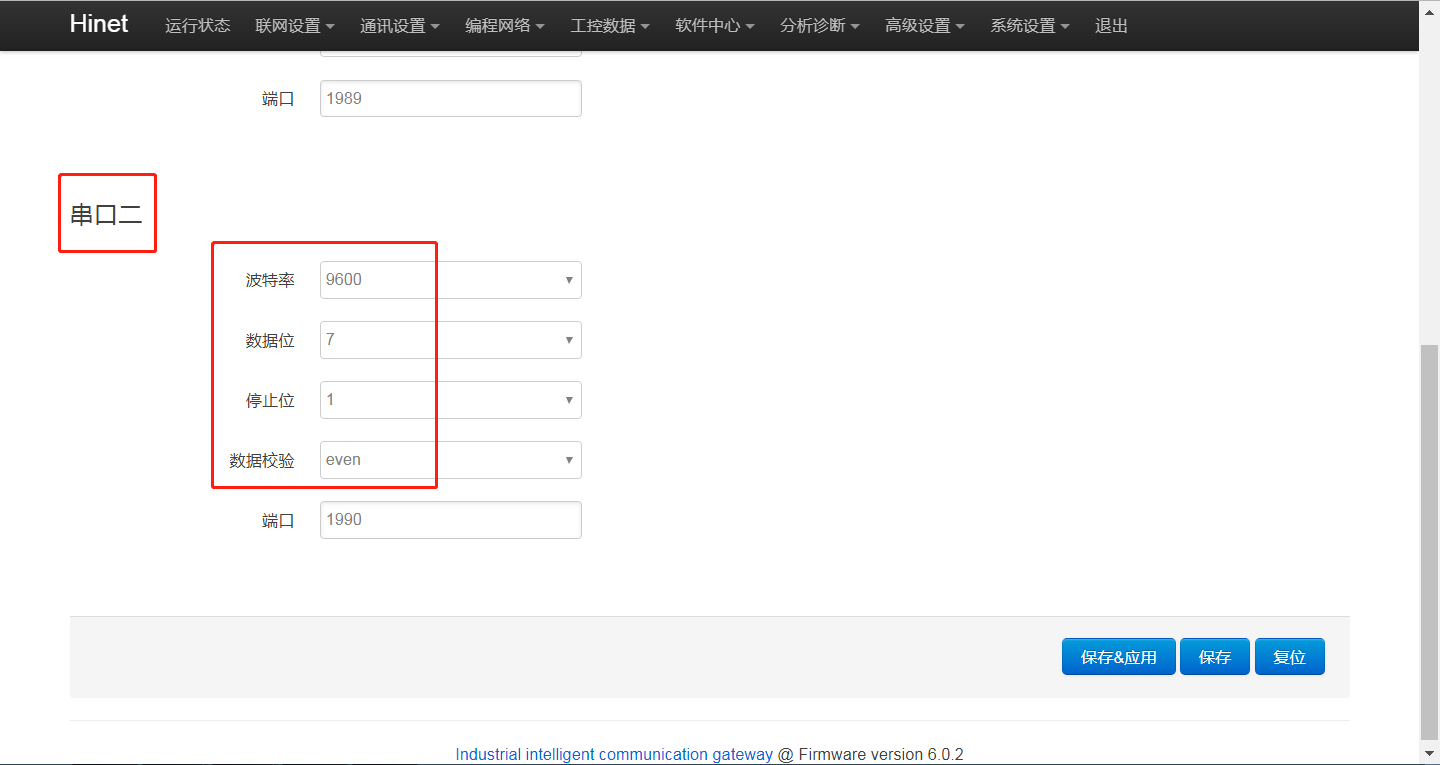

    进入网关后台,打开通讯设置下的串口设置,勾选【启用】,设置串口2的串口参数,与PLC串口参数保持一致,三菱串口参数默认是9600、7、1、偶校验。设置完保存应用重启网关生效。
    plc串口设置
    plc串口 步:配置服务器,新建网关和设备的VPN连接通道;
    在浏览器输入plc.hignton.com/v2打开云服务平台,输入企业名称及密码企业名称默认是客户所在企业的全称,密码12345678 (为安全起见,建议客户修改原始密码,以防他人盗用)。本文以“湖南华辰智通科技有限公司”为例。
    用户登录  第一步连接网关和PLC,保证网关和PLC之间的通讯
    1、点击【网络管理】,在右侧页面中点击〖新增〗
    网关网络管理
    填写虚拟网络信息,填完点击确认添加
    网络标识、网络组名 加密秘钥, 秘钥确认 虚拟网络、子网掩码 服务地址 服务端口 服务版本
    网络标识自定义;
    网络组名不可为中文
    自定义设置 虚拟网络:15.0.0,虚拟地址不可用公网IP;
    子网掩码:255.255.255.0
    国内服务地址推荐选“国内节点一”;国外服务器地址选“香港节点一” 国内“81”
    国外“80”
    Version1

    网络
    添加网络后点击〖启用〗
    网络启用
    2、点击【成员管理】,在右侧页面中点击〖新增〗
    成员新增


    填写成员信息,填完点击确认添加
    成员姓名、成员邮箱 登录秘钥、确认秘钥 电话号码 专用网络 虚拟地址
    成员姓名自定义,不可有空格;
    成员邮箱符合邮箱的基本格式如:@qq.com;ch成员姓名和邮箱皆可以登录客户端
    自定义设置;此处的登录密钥为登录客户端时的密码 填写联系电话 选择网络管理新建的虚拟网络 虚拟地址范围:15.0.0.1~15.0.0.254,同一个网络下的虚拟地址不可重复;子网掩码为255.255.255.0
       网关成员管理

    添加成员后点击〖启用〗。
     网络组态
    3、点击【网关管理】,在右侧页面中点击〖新增〗
    网关管理新增
    填写pcl智能网关信息,填完点击确认添加
    网关标识 网关编码 认证秘钥 专用网络 虚拟地址
    自定义 选择网关编码 网关认证秘钥与网关后台的密码保持一致,默认为12345678 选择网络管理新建的虚拟网络 虚拟地址范围:15.0.0.1~15.0.0.254,同一个网络下的虚拟地址不可重复;子网掩码为255.255.255.0
    网关标识
    添加完网关管理后,点击〖启用〗
    网关启用

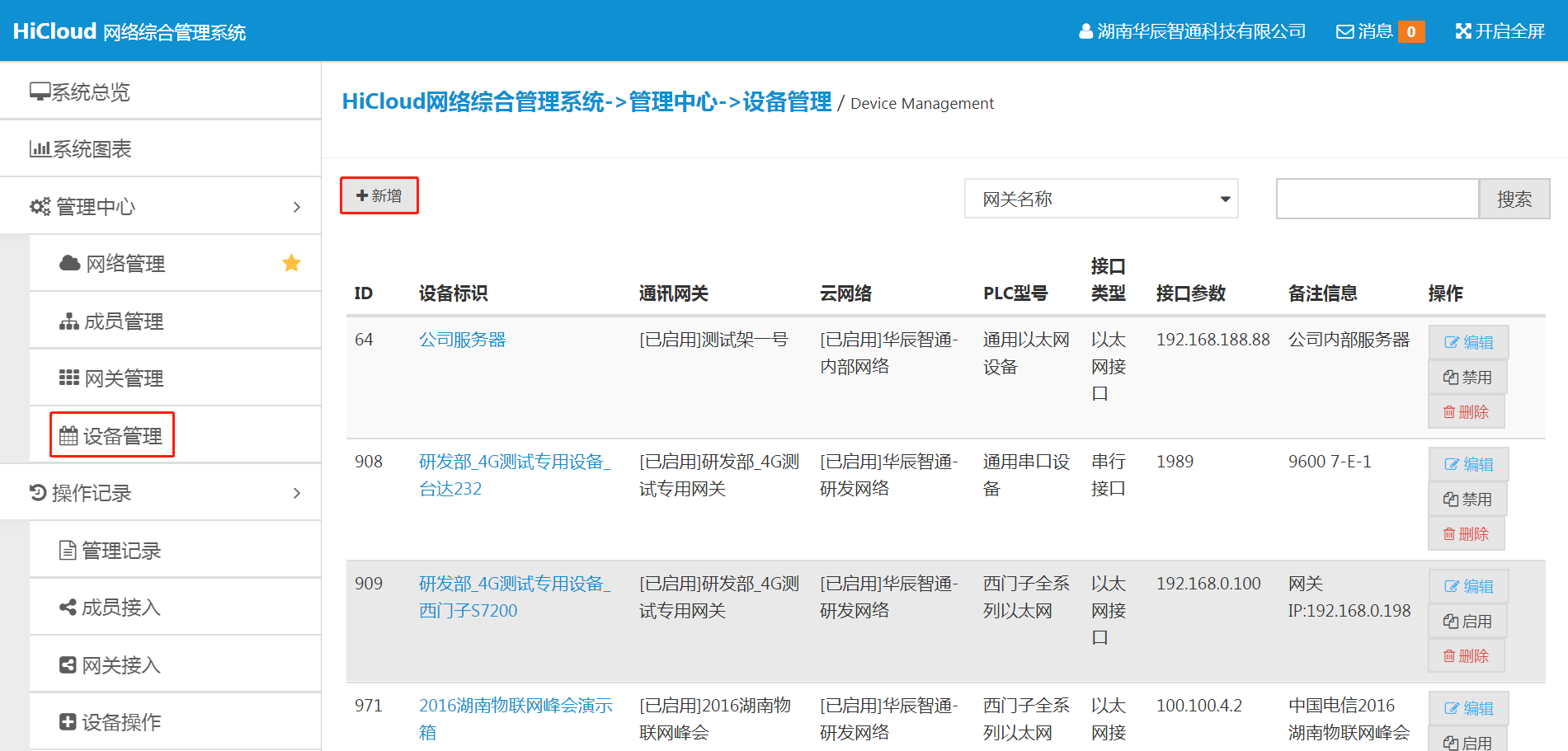

    4、点击【设备管理】,在右侧页面中点击〖新增〗
    设备新增
    填写设备信息,填完点击确认添加
    设备标识 上层网关 控制单元 接口参数 备注信息
    自定义 选择设备实际连接的网关 串口PLC选“通用串口设备”,网口PLC选“通用以太网设备” 网口PLC填设备PLC的 IP,串口PLC根据所接的串口填写:123线为串口1,456线为串口2,串口1填1989,串口2填1990

    备注信息不能为空

    设备标识
    添加设备后点击〖启用〗
    设备启用
    步:登录Hinode客户端,构建远程连接通道
    输入企业名称,用户名与密码点击〖用户认证〗
    客户端
    注意:首次使用客户端系统会提示“未检测到TAP-Win32虚拟网卡,请添加网卡”,需手动添加虚拟网卡,点击“驱动管理工具 - 虚拟网卡设置 – 添加虚拟网卡”即可。
    虚拟网卡设置
    点击〖加入网络组〗
    加入网络组
    点击〖构建连接通道〗
    连接通道
    第五步:打开PLC编程软件,操作PLC
    新建工程,根据PLC型号选择。
    新建工程
    点击连接目标-Connection1-Serial USB,选择“RS-232C”,选择COM端口(注意:端口根据Hinode客户端上的虚拟串口选择!)。
    连接目标
    三菱plc设备信息
    com端口选择
    点击通信测试。
    通讯测试
     湖南华辰智通科技有限公司自主HINET工业智能网关产品为工业企业提供从设备联网、PLC远程监控、PLC远程控制、PLC远程调试编程、PLC数据采集整体解决方案。思普云工业互联网大数据云平台专注于工业设备远程运维与管理,已在全国数千家企业应用。
