• 工业智能网关采集西门子200 smart pcl数据教程

    作者:华辰智通 发表时间:2020-04-22
     华辰智通HINET工业智能网关数据采集教程
    接下来以“西门子200 smart plc”为例,讲解如何采集PLC的数据,流程如下:

    工业智能网关数据采集流程
    第一步:工业智能网关正常联网,网关和PLC硬件连接
    网关连接WIFI上网,西门子200 smart plc连接网关LAN口通信
    西门子plc
    华辰智通工业智能网关

     第二步:进工业网关后台,配置网关
    智能网关配置
    1、安装驱动包(南向驱动)
    点击“软件中心-驱动包管理”,点击【刷新列表】-【可用软件包】,根据PLC安装相应的驱动包,西门子200 smart plc选择 siemens_s7_tcp_rw_driver最新版,点击【安装】。
    注意:or为只读,rw表示可读可写,需要远程控制变量则选择rw的驱动包
    plc网关驱动包管理
    驱动包管理
    驱动包管理
    网关驱动
    2、安装传输(北向驱动)
    点击“软件中心-传输包管理”,点击【可用软件包】,选择思普云传输包super_json_tcp_cloud最新版,点击【安装】。

    软件包名称
    传输包管理
    传输包管理
    3、设置采集通道
    点击“工控数据-通道管理”,勾选通道开关,设备驱动选择西门子驱动包super_json_tcp_cloud,数据中心选择思普云(手动输入无效)。如需远程控制变量写入,则勾选控制开关,设置远程控制密码。设置完成点击【保存&应用】。
    注意:远程控制密码必须为8位数
    网关通道管理
    通道开关
    思普云
    网关通道管理
    网关后台
    4、修改网关LAN口IP

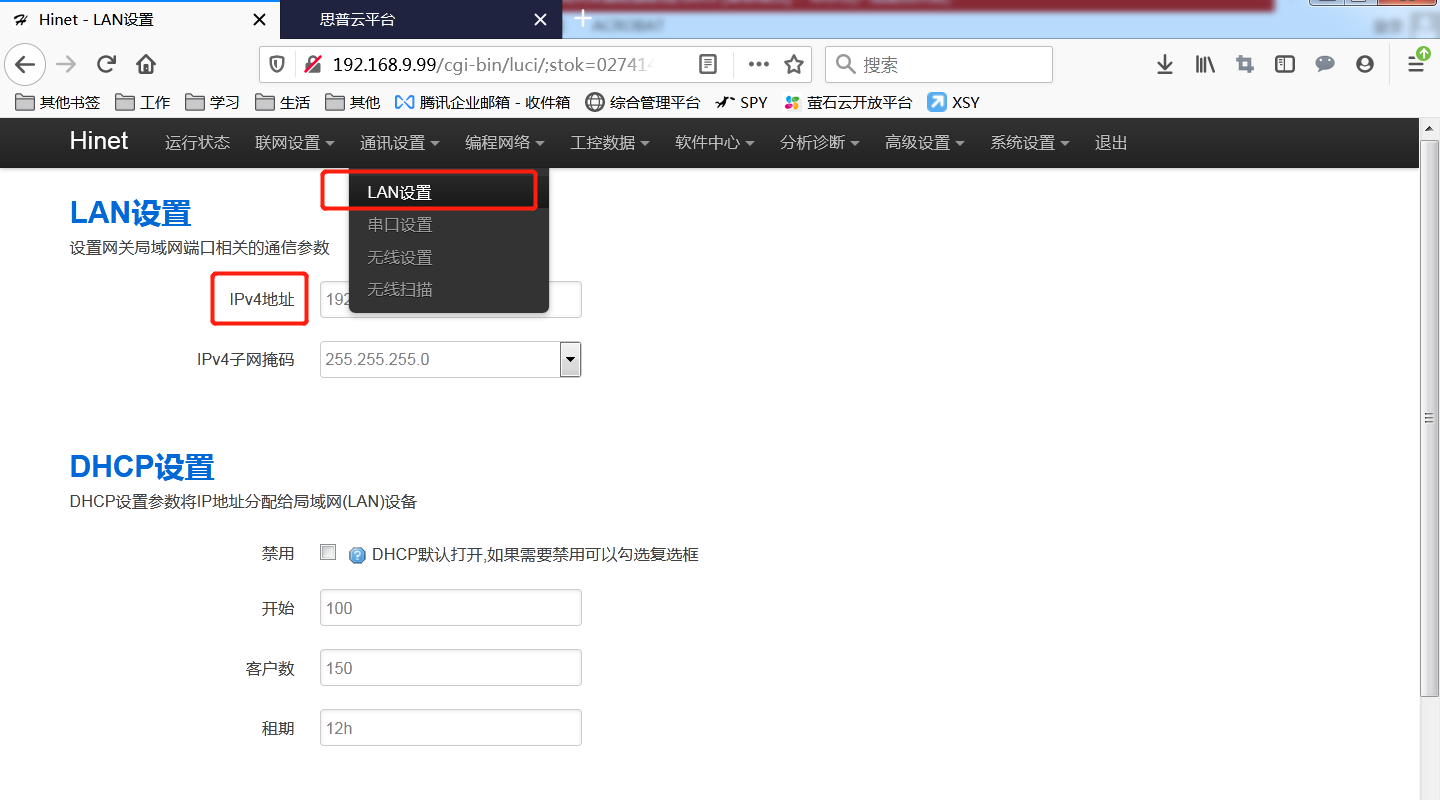

    点击【通讯设置】-【LAN设置 】,修改IPV4地址,网关IP需要与PLC IP在同网段,点击【保存应用】。电脑需添加与网关同网段IP,返回网关后台—【重启网关】。
    dhcp设置
    网关系统设置

    步:配置思普云
    浏览器输入iot.idosp.net打开思普云登录界面,输入思普云账号密码点击【登录。】
    思普云
    1、添加产品
    点击产品设备-产品管理,点击【新增】,红框为必填项,
    产品名称、产品类别 PLC品牌、PLC系列、协议名称 触发模式采集周期(ms) 普通模式采集周期(ms) 存储模式采集周期(ms)
    自定义 根据PLC选择 打开实时数据界面时按触摸模式采集周期采集数据,设置1000ms表示1秒采集一次。目的是为节省流量 只要网关联网成功,并与PLC正常连接。实时数据就会按普通模式采集周期一直采集 在普通模式的基础上加了存储功能,需要历史数据或需要设置报警参数,则必须开启存储模式采集周期
    数据采集s71200
    配置点表
    选择产品点击【点表配置】,点击【新增】,点表根据PLC程序里的变量配置,
    变量名、单位 寄存器类型、地址、数据类型 变比、偏移 触发模式、普通模式、存储模式 读写权限
    自定义 根据变量配置 对采集上来的数据进行乘法和加法计算,
    例如,采集的原始数据为3,变比设置为10,偏移设置为2,那么平台上实时数据显示的最终值等于3*10+2=32
    设置了哪一种采集模式周期,哪一种模式就选采集,
    例如,触发模式采集周期设置1000ms,则触摸模式选采集
    需要远程控制变量则选“读写”

    数采s71200点表配置
    2、添加设备
    点击产品设备-设备管理,点击【新增】,填写设备名称、设备所属客户、设备负责人、负责人手机号,产品名称选择刚才添加的产品,点击【确定】。
    新增网关
    3、设备绑定工业智能网关
    点击【绑定网关】,选择与PLC连接的工业智能网关,如不知道网关的思普云ID,可进网关后台查看。
    注意:设备IP填PLC的IP,且PLC的IP要与工业智能网关LAN口IP在同网段,此处网关LAN口IP为192.168.9.99,PLC的IP为192.168.9.12,都是9网段,则不需要修改网关LAN口IP。
    如需修改可在网关后台点击“通讯设置-LAN设置”,修改IPv4地址。
    绑定智能网关
    设备ip地址
    lan设置
    4、强制同步点表
    绑定网关后,网关会自动同步点表并重启网关,立即点击强制同步点表会提示“设备不在线”,待网关自动重启完再【强制同步点表】。
    设备管理
    设备管理系统
    5、查看实时数据
    点击网页右上角大数据中心图标进思普云大数据中心查看实时数据,点击“实时监控-实时数据”查看数据。
    实时数据
    实时数据
    点击“历史数据”——“数据展示”,查看历史记录
    思普云大数据中心
    点击“远程控制”,“0表示开启,1表示关闭”
    思普云大数据中心
