工业智能网关介绍及如何选型?

发布时间:2022-11-25

阅读量:0次

一、工业智能网关如何选型
目前 华辰智通 HINET 智能网关主要有两个型号,一个是 HINET M111N,一个是 HIENT M111T。M111N 和 M111T 功能类似都可以实现 PLC等控制器的PLC远程编程PLC数据采集,唯一的不同点在于M111N 不具备 4G 联网功能,而 M111T 具备全网通 4G 联网功能,M111T 的网络适应性更强。具体请查看下表:
智能网关参数表
                    设备型号HINET                    M111N                     M111T
                    产品功能                    PLC 远程编程/数据采集                    PLC 远程编程/数据采集
                    联网方式                    有线/WIFI                    4G/有线/WIFI
                    接口类型                    2 路 RS232 串口
2 路以太网口
                    2 路 RS232 串口
2 路以太网口
                    供电方式                    DC 24V                    DC 24V
                    通讯架构                    VPN OVER P2P                    VPN OVER P2P
                    安装方式                    导轨安装                    导轨安装




二、华辰智能网关硬件介绍
1硬件参数
                    型号                    HINET M111T                    HINET M111N
                    联网方式                    以太网、2G/3G/4G、WIFI                    以太网、WIFI
                    CPU                    处 理 器 1 : 400MHz 高 通  MIPS AR9331
处 理 器 2 : 72MHz ARM STM32F   Cortex-M3
                    处理器 1:400MHz 高通 MIPS AR9331

处理器 2:72MHz ARM STM32F Cortex-M3
                    存储器                    内存 512M,存储 64M                    内存 512M,存储 64M
                    RTC                    内置实时时钟                    内置实时时钟
                    以太网                    2 个                    2 个
                    SD 卡                    不支持                    不支持
                    USB 端口                    无                    无
                    接口类型                    2 路 RS232 串口、2 路以太网接口                    2 路 RS232 串口、2 路以太网接口
                    卫星定位                    不支持                    不支持
                    IO 端口                    无                    无


2、电气规格
                    型号                    HINET M111T                    HINET M111N
                    额定电压                    DC 24V
                    额定功率                    5W
                    电源保护                    9 ~ 30V 耐压范围,带 PPTC 自恢复保险丝
                    EMC                    符合 EN61000-6-2:2005,EN61000-6-4:2007 标准,雷击浪涌±1KV,群脉冲

±2KV,静电接触 4KV,空气放电 8KV
3环境要求
                    型号                    HINET M111T                    HINET M111N
                    工作温度                    -20 ~ +70°C
                    存储温度                    -40 +85℃
                    环境湿度                    10 ~ 90%RH(无冷凝)
                    抗震性                    10 ~ 25Hz(X、Y、Z 方向 2G/30 分钟)
                    防护等级                    IP20
                    冷却方式                    自然风冷


4其他参数
                    型号                    HINET M111T                    HINET M111N
                    机械结构                    工程塑料
                    整机尺寸                    100mm×90mm×30mm
                    整机重量                    约 120g
                    安装方式                    导轨安装



5产品端口
                    实物图                    标号                    名称                    说明





 网关

                    1                    状态指示灯                    共六个指示灯,指示网关的工作状态
                    2                    SIM 卡插槽                    当模块支持 4G 网络时这里用于安装 SIM 卡
                    3                    复位孔                    在运行状态,长按 20S 后网关自动恢复出厂设置
                    4                    4G 天线接头                    当模块支持 4G 网络时这里连接 4G 天线
                    5                    WIFI 天线接头                    连接 WIFI 天线,频率为 2.4GHZ
                    6                    WAN/LAN 口                    网关 4G 或 WIFI 联网时可做 LAN 口
                    7                    LAN 口                    局域网接口,用于连接电脑或 PLC 等





 智能网关













                    9                    DC 输入正极                    支持 9~30V 宽压(建议用电 24V 1A)
                    10                    DC 输入负极
                    1                    TX1                    串口 1(RS232)数据发送
                    2                    RX1                    串口 1(RS232)数据接收
                    3                    GND                    地线
                    4                    TX2                    串口 2(RS232)数据发送
                    5                    RX2                    串口 2(RS232)数据接收
                    6                    GND                    地线
                    7                    GND                    地线
                    8                    VCC                    24VDC 电源输出,为接口转换模块供电


6指示灯
                    标识                    名称                    说明
                    PWR                    电源指示灯                    电源供电正常时常亮
                    SYS                    系统指示灯                    系统启动时闪烁,系统成功启动完成之后常亮
                    WIFI                    无线指示灯                    AP 模式下启用时亮,STA 模式下连接成功亮,有数据传输时闪烁
                    4G                    4G 指示灯                    4G 功能打开且供电运行后闪烁,拨号连接成功后常亮(华为模块)
                    NET                    联网指示灯                    网关的互联网连接正常时常亮,未联网熄灭
                    WD                    喂狗信号灯                    网关内置硬件看门狗信号灯,间隔 1s 闪烁

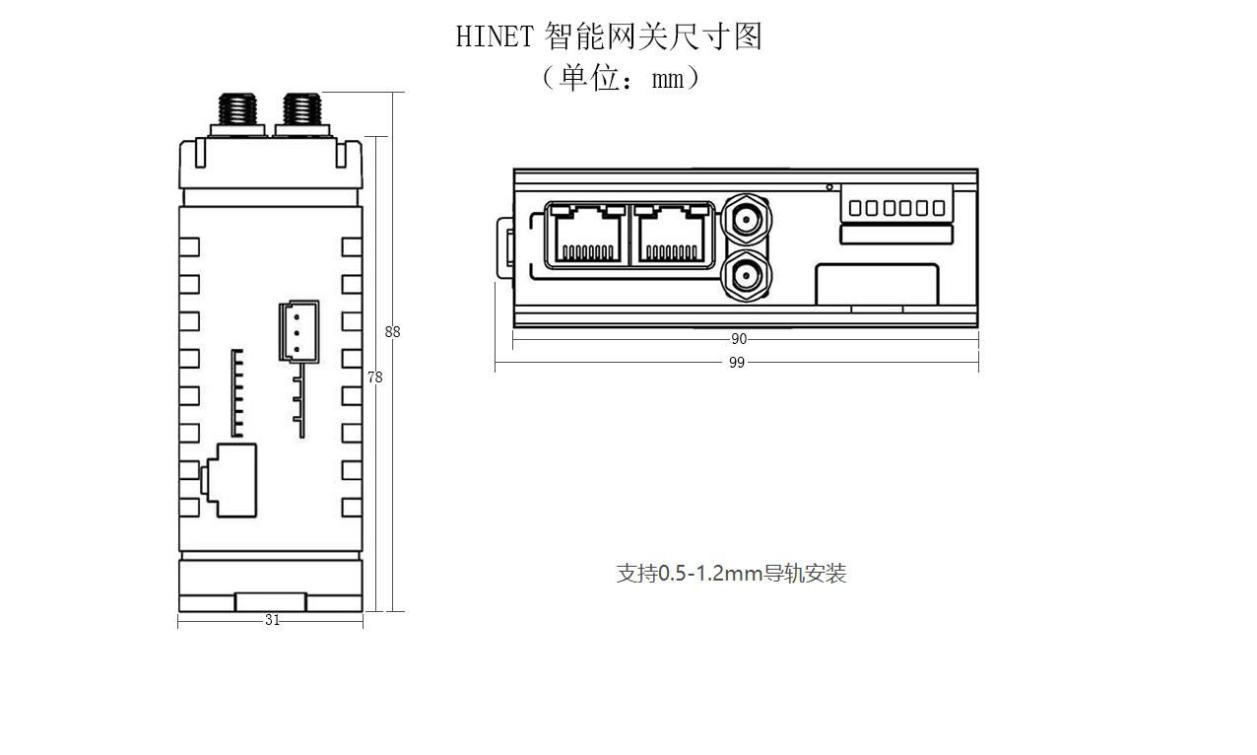

三、安装尺寸
智能网关安装
华辰工业智能网关尺寸图
四、网关使用说明
硬件准备
1、HINET 智能网关、网线、电脑、PLC 等;
2、给网关提供 DC 24V 电源供电;
3、网关 LAN 口用网线接电脑(可经过交换机);
4、使用 GPRS(无线网络)或以太网或 4G 联网方式上网;
5、网关用串口线或以太网线连接 PLC

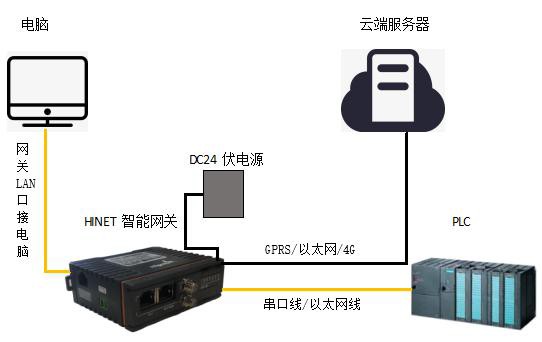

智能网关使用
智能网关使用图
