• 通过4G或5G网络实现PLC远程控制和远程下载

    作者:华辰智通 发表时间:2020-03-31
     随着4G、5G无线网络的快速发展,无线网络通讯越来越稳定,速度越来越快,完全可以满足工业控制对安全、可靠的通讯需求,且无线网络覆盖广,使用方便,流量资费也在大幅下降。随着人工工资快速增长,无人值守、集中监控需求大幅增加。因此工业设备通过4G、5G网络来实现远程控制得到了快速的发展,且稳定性、可靠性完全可以满足常规的使用要求。

    PLC控制系统:可编程逻辑控制器(PLC是一种逻辑可编程控制器,因其可靠稳定,编程相对容易,在工业控制上得到了大规模的运用),采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

    本文我们来介绍目前主流PLC如果通过4G或5G网络来实现远程控制和远程下载

    一、PLC设备怎么通过4G或5G无线网络实现plc远程通讯

    1、DTU
    PLC最开始是通过GPRS无线网络来实现远程通讯,最早得到运用的是DTU,DTU是通讯方式是类似485通讯modbus协议的透传协议。DTU使用配置比较麻烦,一般只支持485通讯,协议基本都是MODBUS,不支持各品牌PLC自有协议,还有DTU基本是属于透传,利用上位机系统协议来解析接收数据,数据在网络传输过程中发送没有握手协议,容易受网络干扰丢失数据。

    DTU一般需要做上层软件的人员还需要懂modbus协议,做底层硬件的人还需要将PLC协议转为modbus协议,早期的DTU还需要配置网络节点,使用对技术人员要求比较高。还有就是透传协议,采用的是轮询的通讯方式,因此传送数据不能太多,延迟比较大,一般传送周期需要10S左右。DTU以GPRS通讯的居多,GPRS网络随着4G\5G的大规模商用,有退网风险。但是DTU价格低廉,在对数据实时性和稳定性要求不高的环境可以使用,推荐可以使用爱陆通的。
    工业智能网关
    2、工业智能网关PLC协议网关
    现在大部分工厂PLC无线远控控制采用: PLC协议网关(也叫工业通讯网关)+工业云的模式。
    协议网关就是硬件模块内置了各种品牌的PLC协议,和触摸屏一样,通过上位软件配置,选择通讯协议,建立变量和寄存器的映射,再将配置好的程序下载到网关硬件中。协议网关一般是基于ARM做的系统。厂商已经集成好了各种协议,通讯设置方式也基本和触摸屏、组态软件设置一样,一般做工控的技术人员都熟悉,非常容易上手。

    协议网关一般都有485、232、网口等多种通讯口,基本上支持市场上所有主流的PLC。协议网关建立和PLC通讯后,会在自己的处理器内部将变量数据进行处理,形成网络通讯协议,再发4G或5G网络发送给云服务器,或者接收云服务器的命令,在自己处理器内部还原成PLC协议。

    在数据处理这块,功能强大的工业网关,会对数据进行打包压缩,并加密,采用非透明传输的模式,减小数据传输流量,并增加网络握手协议和数据重发机制,从而保证数据的安全和可靠。压缩打包技术,能发送更多的数据,且能加快数据发送,一般能做到发送周期在1S以内。协议网关由于配置简单,且功能强大,在对数据要求比较高的项目广泛采用。
    远程控制系统

    二、华辰智通工业智能网关可实现远程控制PLC系统

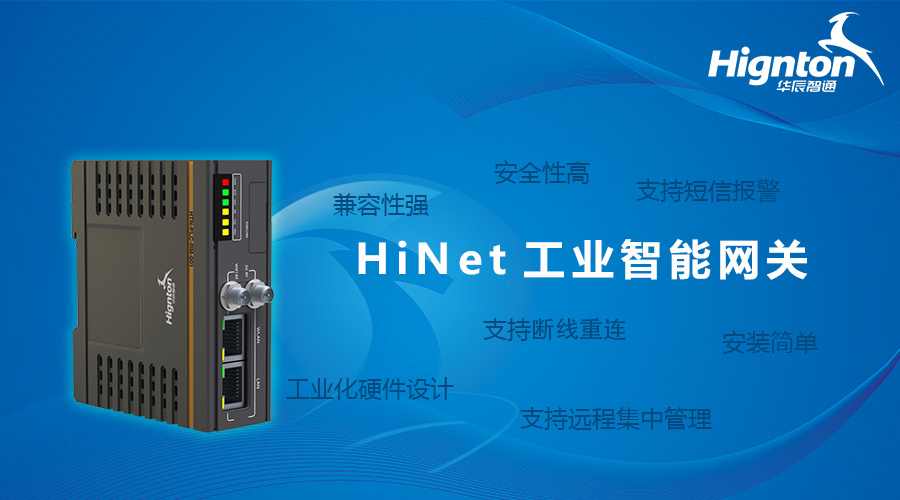

     HINET工业智能网关是一个集成多种互联网通讯技术,面向工业领域的设备通讯终端产品。其包含的3G、4G、WIFI、有线宽带等多种互联网接入方式,可以适应各种网络应用环境,提供随处可得的安全通讯链路。为设备的信息化管理提供高速的数据通道,为整个系统各功能得以实现提供安全可靠的保障和坚实的基础。

    通过手机或者电脑访问web网页,直接监控PLC变量状态,实现通过互联网控制PLC。

    1. 实现短信报警功能,设备出现故障时,可以发出报警短信,也可设置拨打电话通知,真正可靠保障设备安全,实现无人值守,只需在模块中做非常简单的设置,PLC中无需编写任何程序,也无需重新下载PLC程序。
    2.通过手机或者电脑访问web网页,直接监控PLC变量状态,实现通过互联网控制PLC。
    3.组态软件和PLC之间的远程无线监控,可以通过组态软件远程监控到多台PLC或者支持modbus通讯的仪表等设备,通过GPRS网络,可以实现远距离集中监控。
    4.远程下载和监控PLC程序,当设备有故障时,只要你的电脑或手机连上互联网,就可以随时随地的访问你的PLC,修改程序,监控程序维护设备。
    5.多台PLC之间的短距离无线通讯,如果多台PLC位于同一厂区,可以实现短距离的无线通讯。
    6.多台PLC之间的远程无线通讯,譬如实现位于北京和广州两个地方的PLC之间数据交换传输,可以是同一厂家的PLC,也可以是不同厂家之间PLC。

    华辰智通工业互联网网关支持的PLC 品牌包含西门子、三菱、欧姆龙、施耐德、台达、汇川、和利时、松下、永宏、海为和 MODBUS 系列等。
