产品详情

工业以太网网关是一款基于工业物联网架构设计的工业级嵌入式软件一体化设备。 可实现工业现场多种设备的数据接入和转发推送功能,具备2路网口及2路串口,每端口均可做为采集或者转发通道,灵活配置实现多种采集转发。具有4G全网通上网功能。

工业以太网网关让工业设备可与任意工业以太网、现场总线或工业云进行有线的,或无线的通讯。以太网具有开放性好 、软硬件资源广泛支持、成本低廉 、使用方便等优点。

随着以太网应用于工业环境中而出现的系列问题的解决,它成为了工业控制网络中最具有应用前景的技术。 目前 ,工业以太网,它在工业通信领域形成了广泛应用、快速推广的局面。

在危险性高、环境恶劣的-些工业制造现场,存在布线不方便的问题。工业以太网网关具有数据传输安全可靠、组网简易灵活等优势 ,它可以用来扩展有线工业以太 网,以减少大量线缆施工带来的麻烦 。

功能介绍

1、 实现工业现场设备远程控制
2、 实现设备固件远程升级,程序上下载,如变频器,伺服器,以及各种仪表仪器的远程上下载程序监控,远程调试。
3、 华辰智通,实现工业现场PLC远程编程、调试
4、 实现工业现场触摸屏远程控制,支持以太网的PLC和触摸屏,USB接口的PLC和触摸屏以及串口的触摸屏
5、 工业以太网网关,实现工业现场组态画面远程映射
6、 实现西门子、三菱等PLC等主流协议硬件解析
7、 可灵活接入各种设备管理平台
8、 PLC工业通信网关,可同时与多台PLC或触摸屏远程通讯
9、 支持PLC远程监控,PLC远程调试,PLC远程上下载,PLC远程控制,PLC数据采集,PLC远程通讯、支持工业PLC网关远程下载与维护;
10、支持多种工控协议,支持多网口,串口连接:支持4G/3G/GPRS/WAN/PPPOE/Wi-Fi网络、数字IO输入输出、串口终端通信等接入,也支持TCP/IP,http,UDP,MQTT等等网络协议;


产品优势

1、 多样的通讯接口:多种通讯接口结合,可兼容RS232\RS485\RS422\以太网等各种接口PLC;
2、 超强的环境适应能力:多通讯方式结合,结合WIFI、以太网、4G等多种通讯方式,适应各种工业环境;
3、 极高的安全性:采用VPN over P2P远程安全通讯方式,结合RSA加密算法确保通讯安全,严防数据泄漏;
4、 极强的稳定性:支持断线重连,异常恢复、系统自监控,确保设备实时在线,确保监控系统正常运行;
5、 极简易的安装方式:体积小巧,导轨安装。
6、支持远程定义和修改设备及变量采集规则。
7、支持以下触摸屏远程上下载程序:西门子、三菱、施耐德、步科,威伦、昆仑通泰、显控、维控等以太网或者USB口的触摸屏。
8、支持WINCC、组态王、力控等等组态软件远程组态、远程监控。
9、支持西门子、三菱、欧姆龙、松下、施耐德、台达、永宏、安川、汇川、信捷等等各种PLC远程上下载程序、远程监控、在线编程。

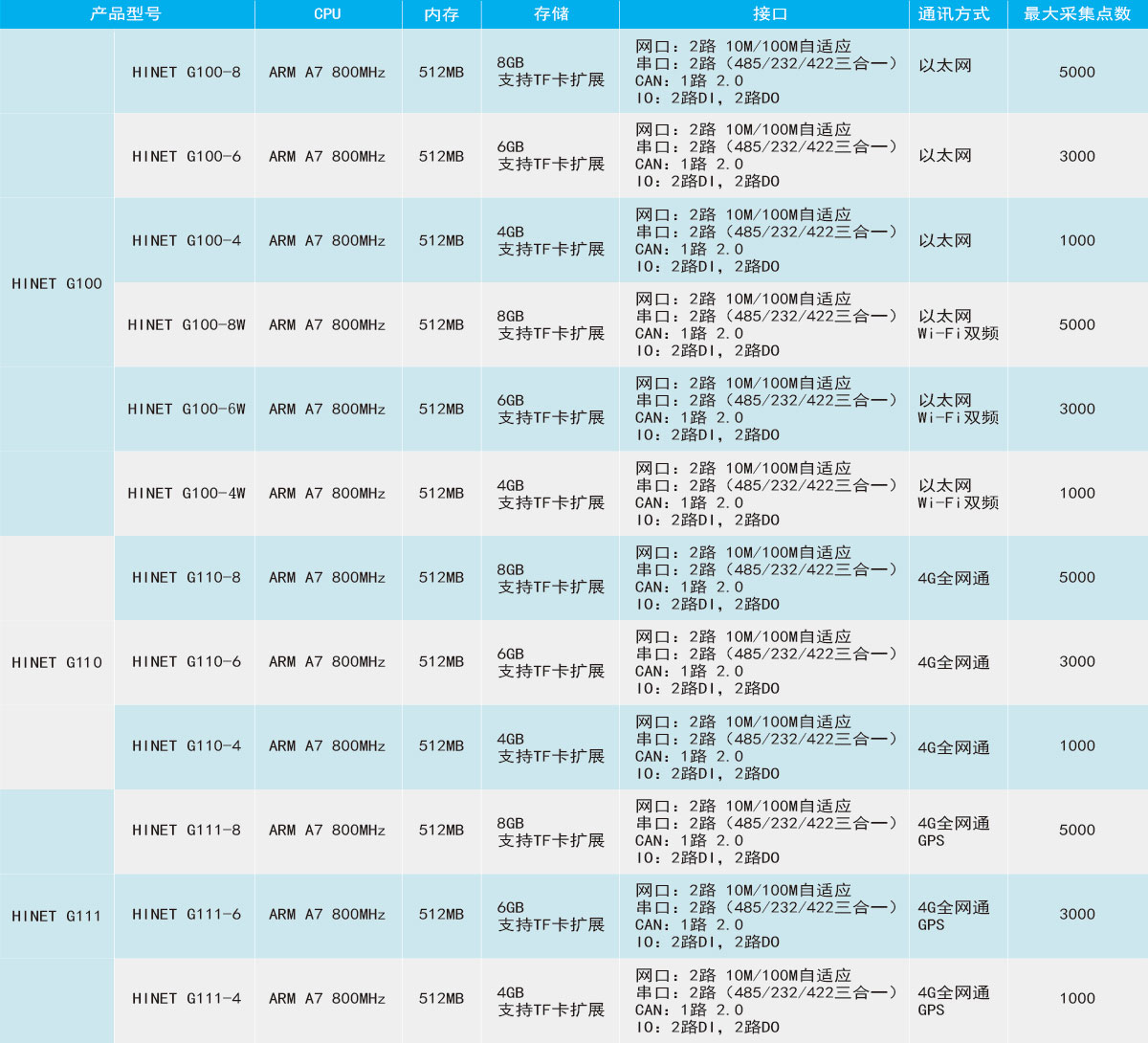

产品参数

WIFI通讯参数
最大带宽 150Mbps
频段和信道 2.3~2.7GHz:5MHz、10MHz、20MHz、40MHz
RF功率输出 26dBm
灵敏度 150M:-68dBm@10% PER     54M:-68dBm@10% PER
108M:-68dBm@10% PER     11M:-68dBm@10% PER
130M:-68dBm@10% PER     6M:-68dBm@10% PER
1M:-68dBm@10% PER
调制方式 DBPSK、DQPSK、CCK、QFDM、16-QAM、64-QAM
自动速率选择 802.11n:6.5-144.44Mbps
802.11b:11/5.5/2/1Mbps
802.11g:108/54/48/36/24/18/12/9/6Mbps
标准 IEEE802.11n、IEEE802.11g、IEEE802.11b
支持的协议 CSMA/CA、TCP/IP、IPX/SPX、NetBEUI、DHCP、NDIS3、NDIS4、NDIS5
SNMP MIB 支持
Telenet 支持
MAC地址控制 支持
以太网通讯参数(双网口)
LAN 接口数量1个;接口类型:RJ45;通讯带宽: 10/100Mbps
WAN 接口数量1个;接口类型:RJ45;通讯带宽: 10/100Mbps
接口自定义 支持
4G通讯参数
4G制式 全网通
最大带宽 DC-HSPA+ : 下行:42 Mbps, 上行: 5.76 Mbps
LTE TDD : 下行: 112Mbps , 上行: 10Mbps (CAT4)
LTE FDD: 下行:150 Mbps, 上行: 50 Mbps @Bandwidth 20M (CAT4)
工作频段 ME909s-821 Mini PCIe:
LTE (FDD): B1,B3,B8
LTE (TDD): B38, B39,B40,B41
DC-HSPA+/HSPA+/HSPA/UMTS : B1, B5, B8,B9
TD-SCDMA: B34, B39
EDGE/GPRS/GSM : 900/1800 MHz
基本硬件参数
串口类型 串口类型:RS232;接口类型:RJ45
电源 DC24V/2A
天线 接口数量:2个;接口定义:2.4G/GSM;接口类型:SMA外螺纹内孔
环境和物理特性
工作温度 -30℃~65℃
存储温度 -40℃~85℃
温度(非浓缩) <=85%(非凝结)
