产品详情

智能网关plc网关工业网关网关远程控制plc网关应用

功能介绍

很多人问经常问到:怎样对PLC进行远程控制?设备发到外地能不能在家监控设备或者修改程序。需要哪些硬件软件?那怎么才能够实现呢?

随着工业自动化的方向迅速发展着,物物相连的物联网时代已然到来。而远程plc控制模块是工业自动化物联网中最关键一个部位,它可以使物与物之间的信息可以交换,收发,数据上下载,数据传输,远程管理,远程控制等。作为工控行业工程师,经常需要出差到现场进行调试,但是出差费用很高,而且还要耽误几天时间,很不划算。使用工程师可以在办公室就可以异地远程调试PLC,既节省费用,减少出差压力,还能快速解决客户的技术问题。

远程plc控制模块通过4G、5G、或者wifi网络,结合PLC配套软件或组态软件,它能对设备进行数据远程采集,设备远程故障诊断,PLC远程编程和下载。使得设备远程维护成为可能,明显提高服务效率,降低设备维护成本。在家就可以监控现场设备的运行状态。是一款针对PLC设备进行plc远程诊断、PLC远程监控、维护和控制的通讯模块硬件产品。一个模块可实现 PLC 的远程监控梯形图,上下载程序,局域网内监控, 手机电脑网页浏览等。

华辰智通远程plc控制模块功能介绍:

1、 实现工业现场设备远程控制;
2、 实现设备固件远程升级,程序上下载,如变频器,伺服器,以及各种仪表仪器的远程上下载程序监控,远程调试。
3、 华辰智通,实现工业现场PLC远程编程、调试;
4、 实现工业现场触摸屏远程控制,支持以太网的PLC和触摸屏,USB接口的PLC和触摸屏以及串口的触摸屏;
5、 实现工业现场组态画面远程映射;
6、 实现西门子、三菱等PLC等主流协议硬件解析;
7、 可灵活接入各种设备管理平台;
8、 远程plc控制模块可同时与多台PLC或触摸屏远程通讯;
9、 支持PLC远程监控,PLC远程调试,PLC远程上下载,PLC远程控制,PLC数据采集,PLC远程通讯、支持工业PLC网关远程下载与维护;
10、支持多种工控协议,支持多网口,串口连接:支持4G/3G/GPRS/WAN/PPPOE/Wi-Fi网络、数字IO输入输出、串口终端通信等接入;

PLC已经在各类工业上使用的设备包括水泵、油泵、压缩机、机床、起重机械、包装机械等都通过PLC来实现自动运行和控制。大量工业设备都将需要进行联网实现数据的采集、分析。

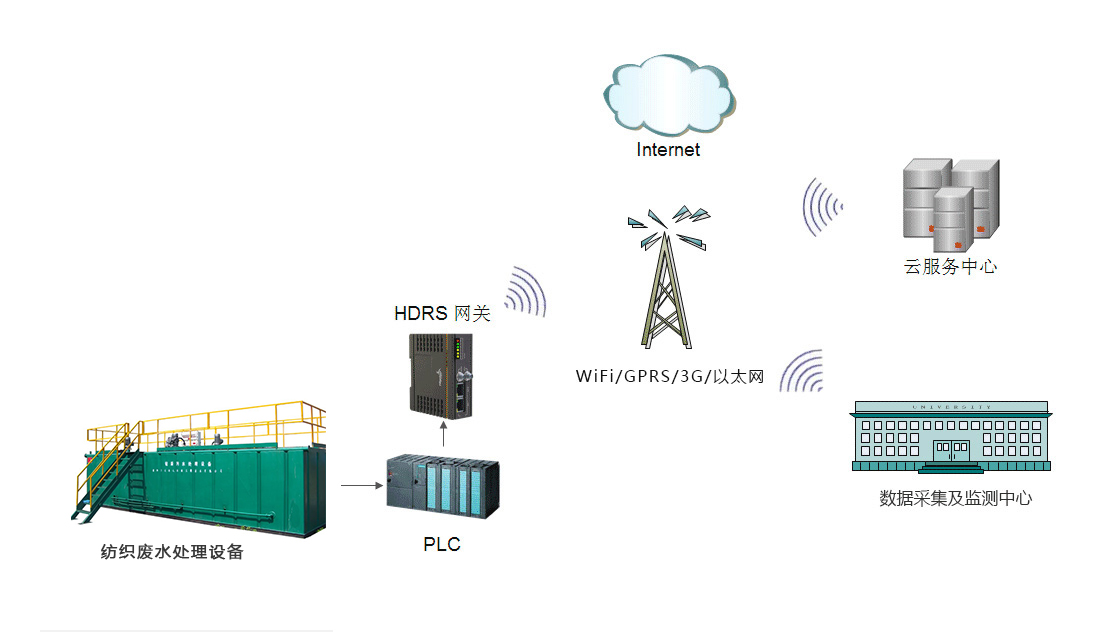

因此,PLC与远程控制模块的完美结合,适用于上述各种应用场合。远程控制模块在PLC远程控制方面的应用,通过远程控制模块组建虚拟局域网,把各不同位置的PLC的远程控制变成局域网控制,从而实现计算机对PLC进行远程修改程序、上下载程序、读取参数、实时监控等功能。

产品优势

1、 多样的通讯接口:多种通讯接口结合,可兼容RS232\RS485\RS422\以太网等各种接口PLC;
2、 超强的环境适应能力:多通讯方式结合,结合WIFI、以太网、4G等多种通讯方式,适应各种工业环境;
3、 极高的安全性:采用VPN over P2P远程安全通讯方式,结合RSA加密算法确保通讯安全,严防数据泄漏;
4、 极强的稳定性:支持断线重连,异常恢复、系统自监控,确保设备实时在线,确保监控系统正常运行;
5、 极简易的安装方式:体积小巧,导轨安装。
6、支持远程定义和修改设备及变量采集规则。
7、支持以下触摸屏远程上下载程序:西门子、三菱、施耐德、步科,威伦、昆仑通泰、显控、维控等以太网或者USB口的触摸屏。
8、支持WINCC、组态王、力控等等组态软件远程组态、远程监控。
9、支持西门子、三菱、欧姆龙、松下、施耐德、台达、永宏、安川、汇川、信捷等等各种PLC远程上下载程序、远程监控、在线编程。


远程plc控制模块优点:
1、plc远程监控系统可以使异地的资源得到充分利用,可以使位于异地的专家通过网络获得远程监控数据,进行分析处理,实现远程监控。
2、远程监控系统可以使异地的物质资源得到充分利用,通过该技术的使用,可以使异地物资资源的共享和远程实验得以实现。
3、管理人员使用远程监控系统,可以不必亲临恶劣的现场环境就可以对现场的工作情况进行监视,完成对参数的设置与调整,修复故障等。
4、远程监控系统的应用,可以实现现场运行数据的快速集中和实时采集,获得现场的监控数据,提供了远程故障诊断技术物质基础。

产品参数

WIFI通讯参数
最大带宽 150Mbps
频段和信道 2.3~2.7GHz:5MHz、10MHz、20MHz、40MHz
RF功率输出 26dBm
灵敏度 150M:-68dBm@10% PER     54M:-68dBm@10% PER
108M:-68dBm@10% PER     11M:-68dBm@10% PER
130M:-68dBm@10% PER     6M:-68dBm@10% PER
1M:-68dBm@10% PER
调制方式 DBPSK、DQPSK、CCK、QFDM、16-QAM、64-QAM
自动速率选择 802.11n:6.5-144.44Mbps
802.11b:11/5.5/2/1Mbps
802.11g:108/54/48/36/24/18/12/9/6Mbps
标准 IEEE802.11n、IEEE802.11g、IEEE802.11b
支持的协议 CSMA/CA、TCP/IP、IPX/SPX、NetBEUI、DHCP、NDIS3、NDIS4、NDIS5
SNMP MIB 支持
Telenet 支持
MAC地址控制 支持
以太网通讯参数(双网口)
LAN 接口数量1个;接口类型:RJ45;通讯带宽: 10/100Mbps
WAN 接口数量1个;接口类型:RJ45;通讯带宽: 10/100Mbps
接口自定义 支持
4G通讯参数
4G制式 全网通
最大带宽 DC-HSPA+ : 下行:42 Mbps, 上行: 5.76 Mbps
LTE TDD : 下行: 112Mbps , 上行: 10Mbps (CAT4)
LTE FDD: 下行:150 Mbps, 上行: 50 Mbps @Bandwidth 20M (CAT4)
工作频段 ME909s-821 Mini PCIe:
LTE (FDD): B1,B3,B8
LTE (TDD): B38, B39,B40,B41
DC-HSPA+/HSPA+/HSPA/UMTS : B1, B5, B8,B9
TD-SCDMA: B34, B39
EDGE/GPRS/GSM : 900/1800 MHz
基本硬件参数
串口类型 串口类型:RS232;接口类型:RJ45
电源 DC24V/2A
天线 接口数量:2个;接口定义:2.4G/GSM;接口类型:SMA外螺纹内孔
环境和物理特性
工作温度 -30℃~65℃
存储温度 -40℃~85℃
温度(非浓缩) <=85%(非凝结)
