• 【Omron系列】基于欧姆龙PLC的设备远程监控

    作者:华辰智通 更新时间:2019-04-08

    HiNet工业智能网关使用3G、wifi和以太网等作为通讯手段,自带通讯口,可以和西门子,三菱,欧姆龙等PLC连接,实现电脑和手机短信的远程控制,远程报警,远程维护,远程催款等。

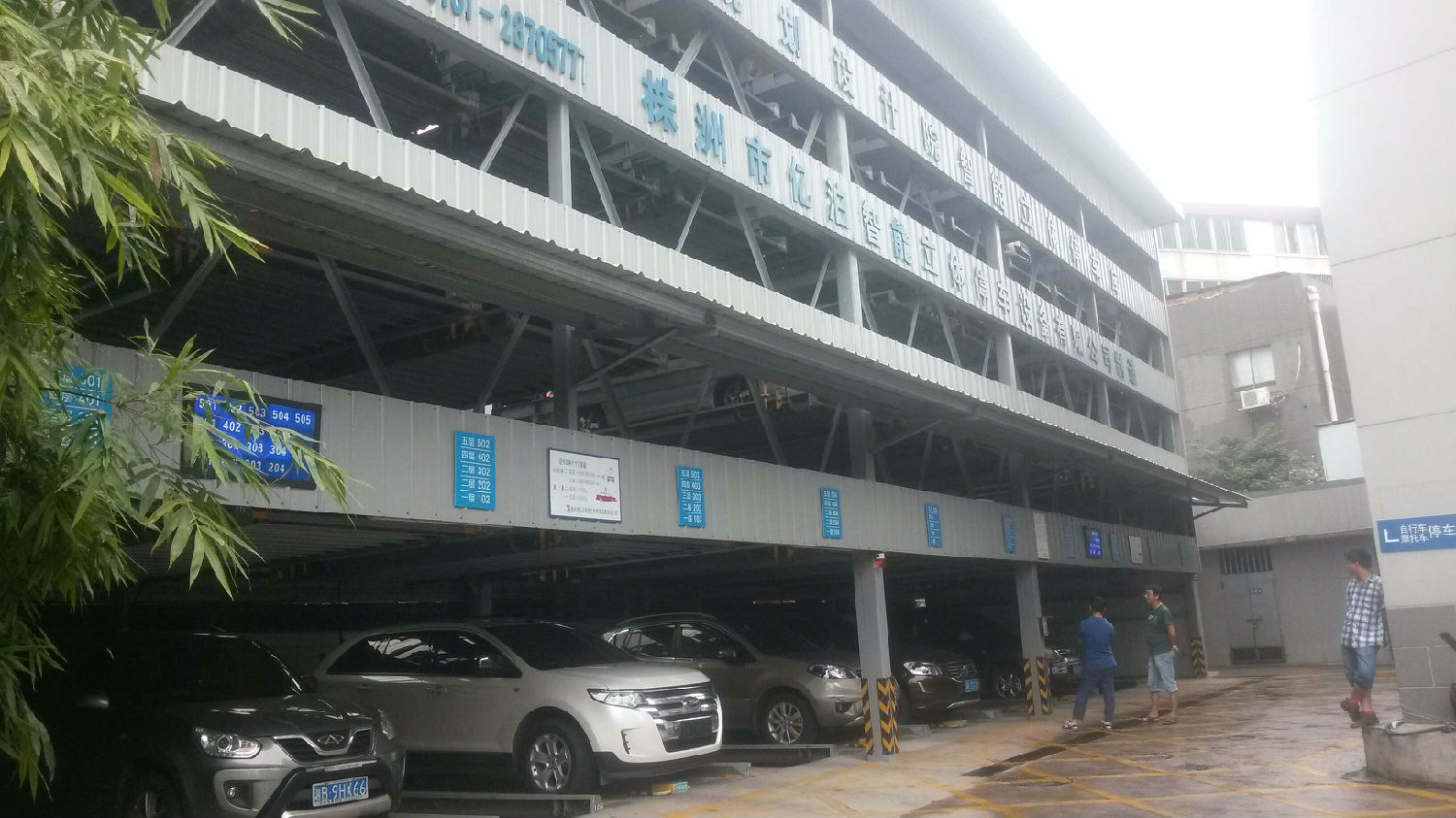

      今年7月上旬,株洲某立体车库有限公司为株洲市规划院建设一个五层的立体车库,车位40余个,因为立体车库的特殊性,对停车系统的功能及稳定性都要求极高。 客户为了保证停车系统的安全正常运行,需要对车库运行状态进行24小时实时监控。而目前欧姆龙PLC本身自带的以太网功能只能实现局域网内的监控。
    车位监控

    因此客户想通过华辰智通研发的HiNet工业智能网关达到如下功能:

    1、实现对智能立体停车设备的远程监控

    2、实现对智能立体停车设备跨地区综合管理

    3、实现对欧姆龙系列PLC的远程参数采集及控制

    4、实现PLC远程程序上下载,远程固件升级

    5、依靠现有编程软件对PLC远程编程

    在通过华辰智通科技工程师对现场情况的分析了解后,对株洲某智能立体车库有限公司的远程监控得到如下信息:

    1、现场有以太网,可以直接使用以太网PLC远程通讯模块;

    2、现场有两台欧姆龙ES2 PLC,且都配置了欧姆龙以太网模块;

    3、两台PLC相距不远,可通过中间连接交换机实现两台PLC与一个HiNet智能网关的连接,实现一台HiNet智能网关同时对两台PLC的控制。

    华辰智通作出的实施方案如下:

    一、 实施原理:将HiNet智能网关与智能立体车库的欧姆龙PLC相连,通过HiNet智能网关的远程通讯功能将PLC的数据采集至监控端(可以是PC机、也 可以是平板电脑),通过监控端安装的Hinode客户端工具打通与HiNet智能网关的专用安全通道,此时安装在监控端的CX-programmer编程 软件或者其他组态等上位机软件就能实现对智能立体停车设备内PLC本地化操作。

    HiNet智能网关通讯拓扑图
    HiNet智能网关通讯拓扑图


    二、通过对PLC的本地化操作可实现的功能:

    1、实现对欧姆龙系列PLC设备数据的远程监控,同时兼容多种品牌PLC。

    2、远程实现对智能立体停车设备的本地化操控。

    3、实现对PLC参数的远程修改,固件的远程升级及程序远程的上下载。

    4、无需购买其他平台软件,依靠PLC本身自带软件或客户自有组态,来实现PLC本地化操作,

    6、结合组态王等上位机软件实现智能立体停车设备现场画面的远程监视。



    项目实施现场图



  •
