• 【成功案例】三菱FX3U PLC小区供水设备远程在线监控

    作者:华辰智通 更新时间:2019-04-08

    【项目简介】

    本项目位于长沙中心城区一高档小区,本小区共分为13个单元,每个单元有10余栋高33层的居民楼。小区供水部分由8个水泵房共21台无负压供水设备63台高压泵组成,水泵房及各水泵由物业管理处负责管理。物业管理处对水泵现行的管理办法为,派专人每日对各个水泵巡查4次,检查水泵水压、流量、液位等参数情况。该方式实施一年多以来给物业管理处带来了很多问题,这些问题主要表现如下:

    1、水泵需专人管理。由于本小区面积较大,各水泵房相距较远,物业每天必须安排2-3个人专门负责水泵房的监测管理;

    2、人员流动性大。由于监测水泵的工作枯燥乏味,且水泵房均在地下室,空气质量不太好,导致人员离职率高居不下;

    3、人员监控不可控。由于人本身有较高的主观性,因此很多时候很难保证不会出差错;

    4、无法对设备集中管理。由于该小区面积较大,依靠现有方式,无法对设备进行有效的集中管理;

    5、维护不及时。由于工作人员不能时刻盯住所有水泵,因此有时会导致水泵检修不及时,水泵停机,从而引发住户投诉。

     这些问题的出现,直接导致物业管理处工作压力大大增加。通过和物业管理处的多次接洽,华辰智通科技提出了水泵远程综合管理的方案,并于2015年4月成功实施了该方案,现已取得的较好的效果,得到该物业中心的高度肯定!

    【项目实施】

      项目实施原理大致如下:将HDRS远程安全通讯网关于PLC相连,通过HDRS远程安全通讯网关的远程通讯功能将PLC的数据采集至监控端(可以是PC机、也可以是平板电脑),通过监控端安装的HDRS设备云远程配置工具打通与HDRS远程通讯网关的专用安全通道,此时安装在监控端的GX Works或step7或者其他组态等上位机软件就能实现对水泵房内PLC本地化操作,如远程上下载程序,远程编程等。

    项目实施情况如下:

    1、水泵房使用了两种型号的PLC,一种是三菱FX3U PLC,一种是西门子S7-200PLC。根据不同的PLC我们选择了不同的通讯结构;

    三菱返现uplc

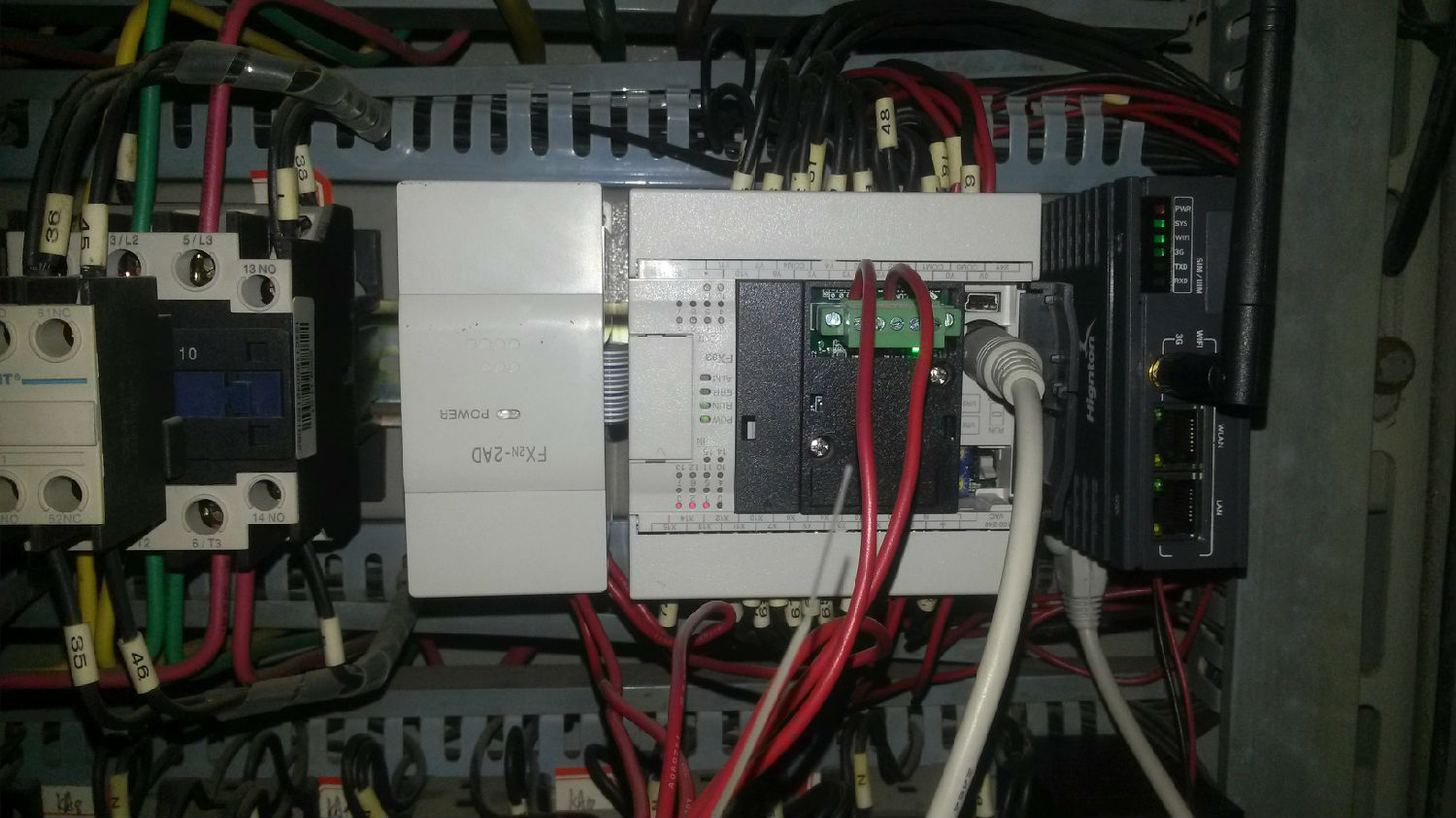

    FX PLC与HDRS远程通讯网关连接

    2、在同一个水泵房的多台S7-200PLC我们采用了集中通讯的方式。就是只采用一台DHRS远程通讯网关实现与多个PLC的通讯,最大程度降低客户成本;

    【项目成效】

    项目实施完成后,到达了如下几个目的:

    1、实现本地电脑或平板对水泵房内PLC机水泵的远程化操作,如远程开关、远程上下载程序、远程编程、远程组态;

    项目成效

    2、实现了对水泵的综合化管理,现在只需一个平台(组态)可管理地下室所有水泵;

    3、实现了对水泵的实时管理,我们采用形象的可视化界面,管理人员可随时随地查看水泵运行情况;

    4、实现了水泵运行故障的远程预警。本项目采用了华辰智通科技的云远程监控平台,该平台可实现对设备的远程故障预警,并将故障信息通过短信或邮件方式发送给管理员,使物业管理处能及时解决水泵故障,以免住户停水;

    5、精简了维护人员。以前2-3个人每天巡查4次,现在可只派一人每周巡查一到两次,大大减少了人员维护的时间。

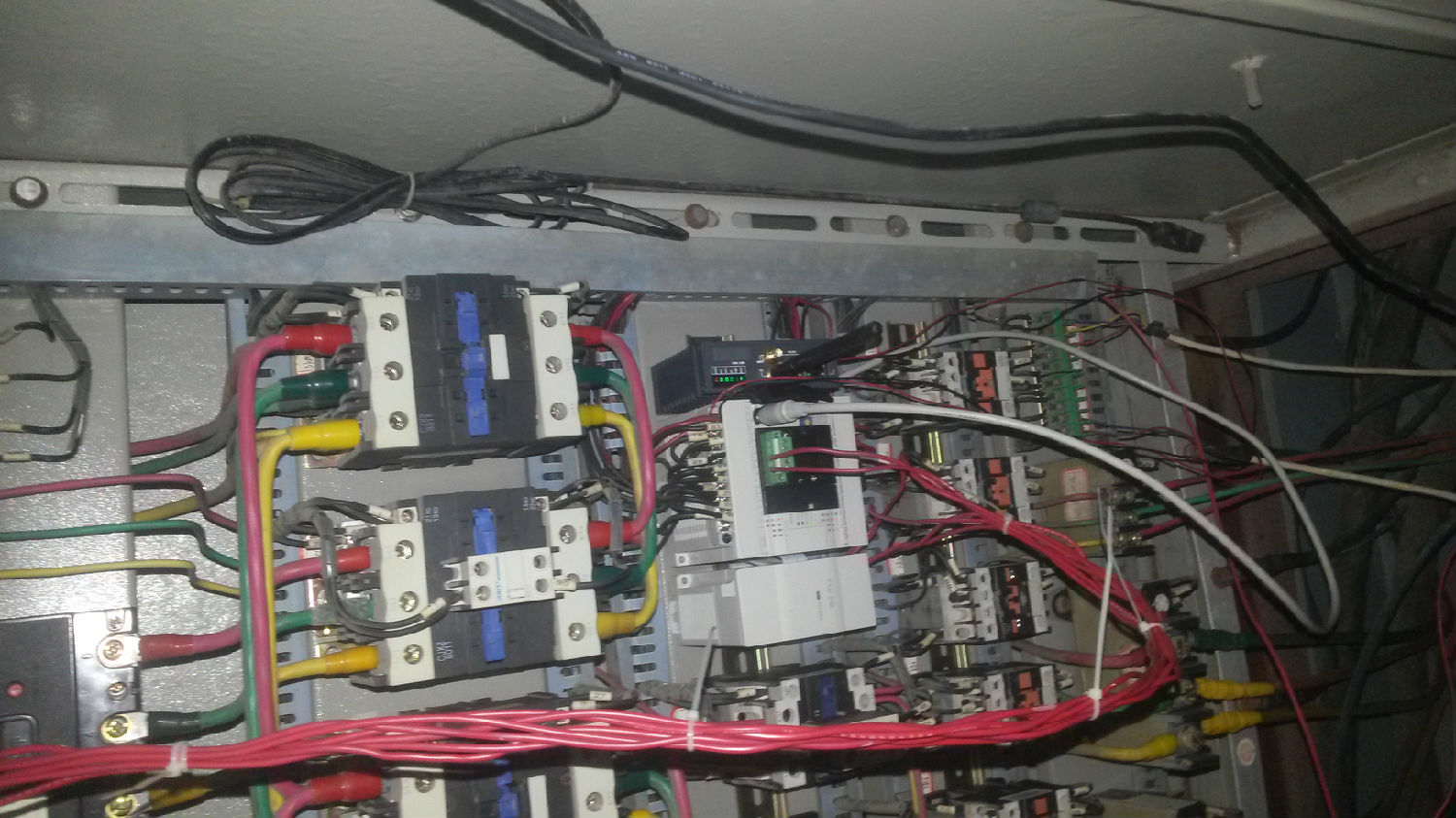

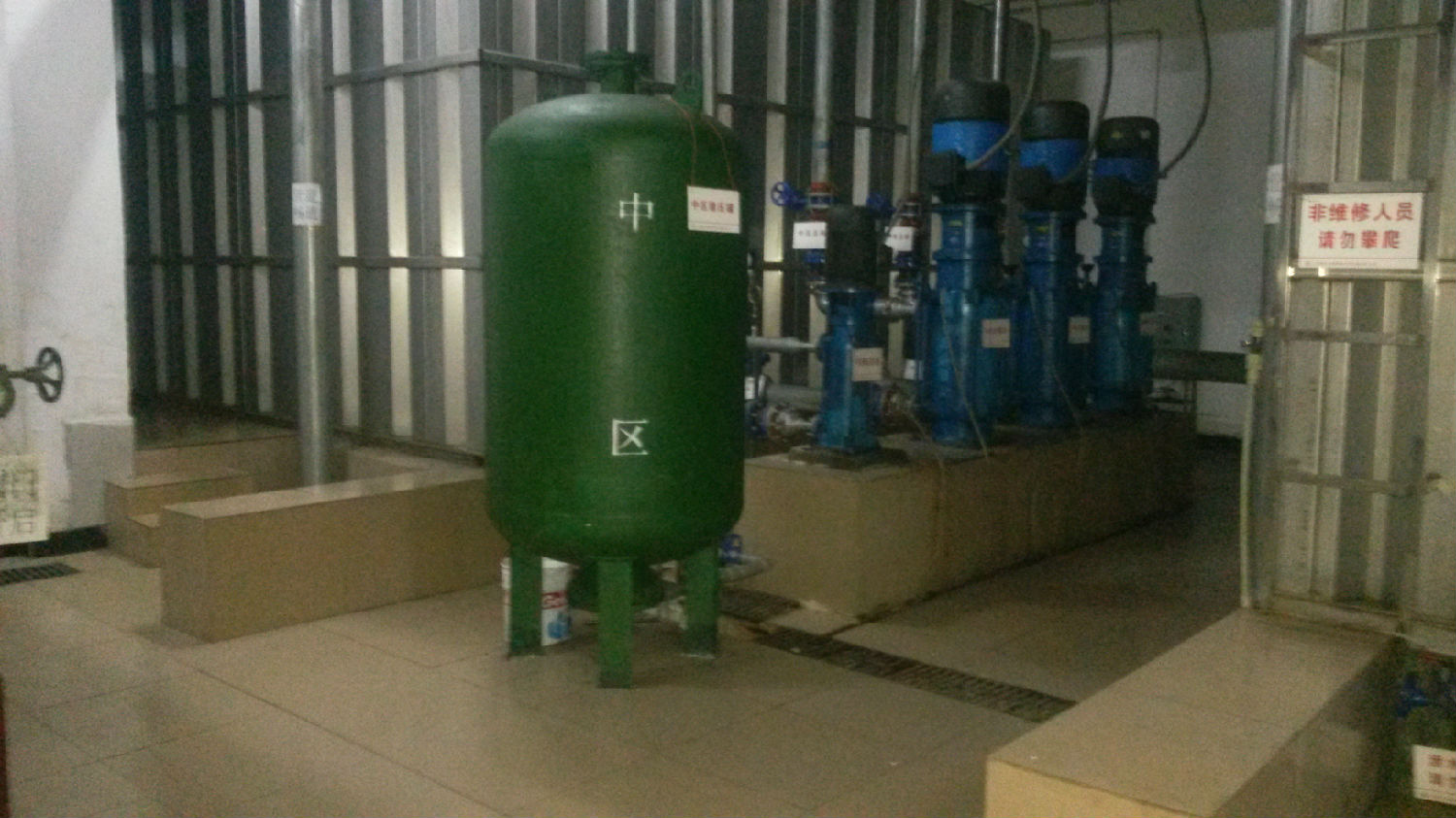

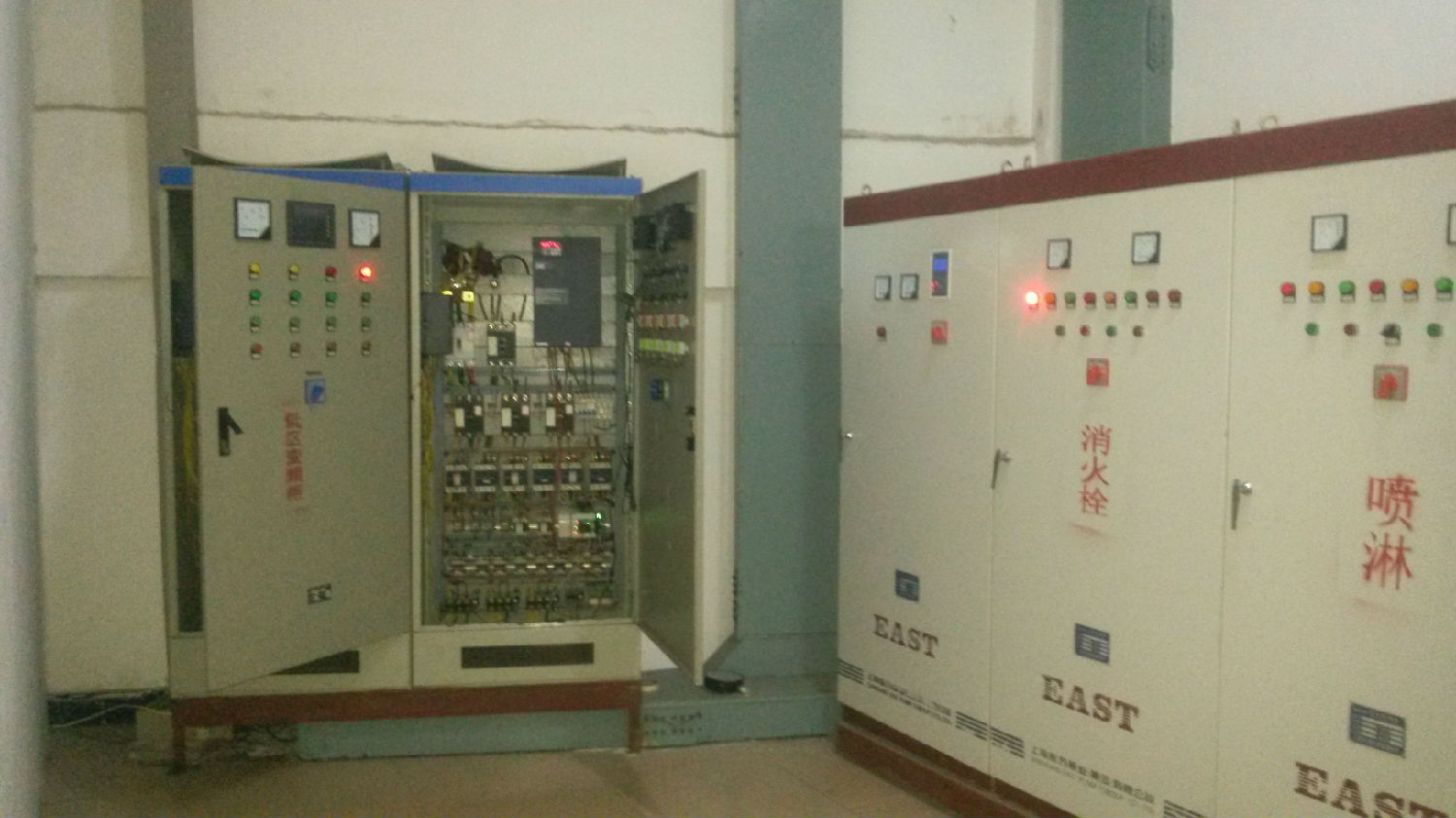

    【项目现场】

    03

    04

    05
