• 欧姆龙PLC远程编程调试流程

    作者:华辰智通 发表时间:2020-06-08

    欧姆龙PLC是一种功能完善的紧凑型PLC,能为业界领先的输送分散控制等提供高附加值机器控制;它还具有通过各种高级内装板进行升级的能力,大程序容量和存储器单元,以Windows环境下高效的软件开发能力。

    欧姆龙PLC是一种功能完善的紧凑型PLC,能为业界领先的输送分散控制等提供高附加值机器控制;它还具有通过各种高级内装板进行升级的能力,大程序容量和存储器单元,以Windows环境下高效的软件开发能力。欧姆龙PLC也能用于包装系统,并支持 HACCP(寄生脉冲分析关键控制点)过程处理标准。

    一 调试准备:

    需要准备的材料:HINET智能网关、现场安装欧姆龙 PLC 、网线、电脑安装博图软件等;

    网关和PLC的连接方式:网关LNA口直接和PLC网线连接
    智能网关

    1、 HINET 智能网关 LAN 口默认 IP 地址是 192.168.1.1;
    2、 假定 PLC 的 IP 地址是 192.168.10.2,并且要求不能改变;
    3、 将 HINET 智能网关的 LAN 口 IP 地址改成 192.168.10.X,保证与 PLC 的正常通讯(假设改为 192.168.10.254);
    欧姆龙plc
    3.1  将 HINET 智能网关的 LAN 口和电脑相连;
    3.2  给电脑添加 192.168.1.X 网关的 IP,如果有则无需添加;
     lan口
     3.3  打开 IE 浏览器,输入 HINET 智能网关 LAN 口 IP 地址 192.168.1.1;
     网关ip

    3.4  输入用户名和密码,默认的均为 admin;
    3.5  点击“network”,并进入网络配置页面;(System  选项下有语言选择可转换为中文 页面)
     网络配置
    3.6 选择 LAN 口后的“Edit”进入修改页面;
    lan编辑
    3.7  修改 IP 为 192.168.10.254 并点击“Save&Apply”。(其他配置均不需要改变)


    3.8 硬件连接,HINET 智能网关 LAN 口连接 PLC 网口,WAN 口连接互联网。

    plc网口

    4  在 HINET 云服务器上添加 AC 500 这台 PLC 设备;
    4.1 IE 浏览器中输入 HINET 云服务器地址:plc.hignton.com/v2,并输入正确的企业账户及 密码(默认情况下企业名称就是客户所在企业的全称,密码是 12345678);
    登录后台
    4.2 点击“设备管理”,进入设备管理页面,这里的设备就是指 PLC 等设备;

    设备管理4.3 点击“新增”,根据指定格式添加 PLC 设备;

    添加plc设备
    4.4 点击确认,并启用,该设备就添加完成。

    启用设备
     5  安装 HINET 智能网关客户端,并输入正确的用户名和密码(该用户名和密码,客户可自 行在 HINET 云服务中自行添加修改);

    安装智能网关客户端 6  进入客户端首页即可看到刚才新建的那台 AC 500PLC

    找到plc设备
    7  双击选中该 PLC,即可进入远程连接页面,点击“加入网络组”和“构建连接通道”;
    加入网络组
     8 待该四个指示灯全部亮起,则表示欧姆龙 PLC 已经远程连接成功。
    plc连接成功
    9 最小化客户端软件(切不可关闭),打开欧姆龙编程工具或组态,按照 PLC 本地连接的 编程方式即可对该 PLC 进行远程编程,上下载和远程组态,读取各项数据。
    10  打开 PLC 编程软件,点击“文件选择新建”,弹出新建框,根据使用的 PLC 型号选择正 确的类型,网络类型选择:EthernetFINS/TCP,然后点击“显示所有”前面的空白框。
    状态指示
    新建plc
    远程控制
    网络类型
    显示所有

    11  点击“设定”后弹出网络设置框,在IP地址下面的空白处填写PLC的实际IP,然 后点击左下角的“确定”。
    PLC的实际IP
     12  点击确定后,则新建完成,出现如下图连接页面,点击“新建PLC监视模式”,再选择“在线工作”此时PLC已经远程通讯连接上。
     PLC已经远程通讯连接上
    13.如果需要下载程序,在监控模式下,选择“传送”,再选择“从PLC”此时弹出上载
    选项框,选择要上载的内容,然后点击右边的“确定”按钮,会弹出上载框页面,此时只 需要等待上载完成就可以了。

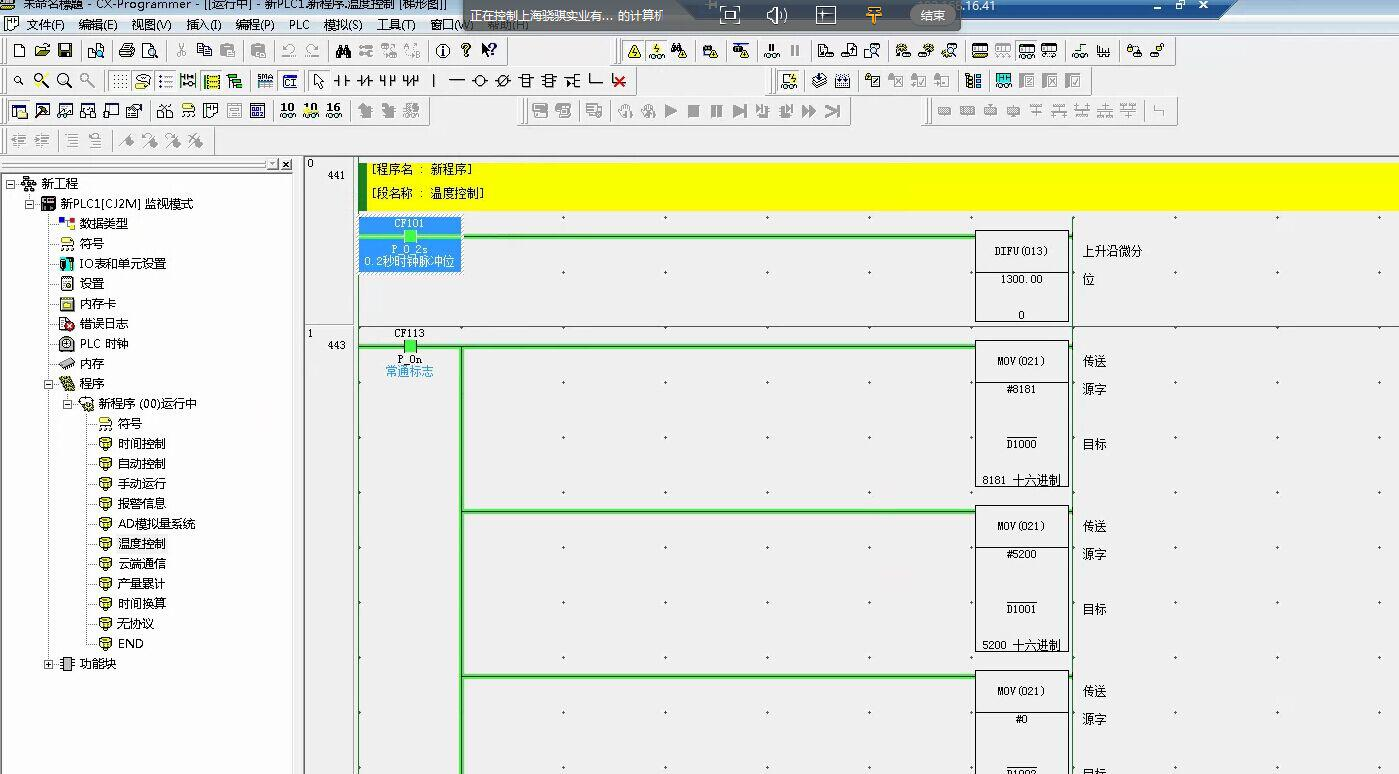

    远程编程
    远程编程操作

    plc远程编程


    plc远程编程 pcl远程编程
    远程组态
     pcl远程组态画面
