• 西门子200smart数据网关采集数据流程

    作者:华辰智通 发表时间:2020-04-17

    调试准备:
    需要准备的材料:HINET 数据网关、现场安装西门子 200 smart、网线等;
    网关和 PLC 的连接方式:网关 LAN 口直接和 PLC 网线连接;

    PLC 和网关的 IP 地址以及现场联网条件说明:
    西门子 200 smart 的 IP:192.168.2.1
    网关 LAN 口 IP:192.168.2.10
    现场联网方式:4G
    测试需要达到的目的:网关采集西门子 200 smart 的数据发送到思普云服务器,在思普云大数据中心监控实时数据。

    使用步骤:
    1. 网关联网,插入 4G 卡,网关 4G 指示灯亮表示已联网。
    2. 网关调试口用 USB 线接电脑,打开 HINET 数据网关配置工具,
    获取网关信息步骤如下,
    •勾选“加载所有串口”;
    •点击:“刷新”;
    •选择串口;
    •点击“启动配置”;
    •点击“读取参数”。
    数据网关配置第一步
    数据网关配置工具
    3. (LAN 口 IP 要跟 PLC 的 IP 在同网段)点击【LAN 设置】,点击【读取参数】,修改 IPV4的地址为 192.168.2.10。
    数据网关配置第三步
    4. 点击【系统设置】下的【重启网关】。
    数据网关配置第四步
    5. 新增产品:登录思普云,选择产品管理点击【新增】,填写 PLC 信息,如下图所示,(采集周期单位为:毫秒,三种模式任选一种多或多种。)
    数据网关配置第五步
    6. 新增点表:选择新建的产品,点击【协议配置】下的【新增】,填写变量信息,如下所示,
    数据网关配置第六步
    7. 新增设备:选择设备管理点击【新增】,填写设备信息,如下图所示,
    数据网关配置第七步
    8. 绑定网关:选择设备点击【绑定网关】,勾选网关,填写 PLC 的 IP,其他默认即可,如下图所示,
    数据网关配置第八步
    9. 强制同步点表:选择设备点击【强制同步点表】,(强制同步点表后网关会自动重启)如下图所示,
    数据网关配置第九步

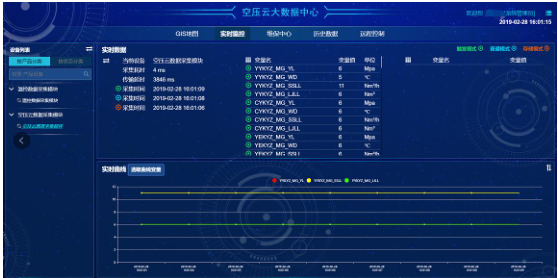

    10. 查看实时数据:点击网页右上角的 图标,进入思普云大数据中心,在设备列表点击设备后,再点击【实时监控】下的【实时数据】。
    数据网关配置第十步
    思普云大数据中心
