• PLC云远程监控系统—三菱PLC远程控制方案

    作者:华辰智通 发表时间:2019-04-10

    摘要:主要介绍PLC远程控制的原理以及使用华辰智通HiNet智能网关系列实现各种型号的PLC远程控制及远程编程、数据远程采集等的方法。

    一、PLC云远程监控系统

    1.1概述

    目前设备远程监控在工程机械、水处理、电力等领域得到了广泛的应用。本文以三菱PLC远程控制为例讲述华辰智通HiNet智能网关在设备远程控制方面的应用。实现了多样通讯接口、多种通讯方式以及独特的VPN over P2P远程安全通讯方式,满足各种企业工况。

    许多的企业由于业务范围分散全国各地,企业主希望通过一台计算机连接网络就能对任何一台PLC进行数据的采集和程序的编写与修改,PLC云远程监控系统避免了企业需要派技术员到现场诊断的麻烦,帮助企业节省了大量的人力与物力。

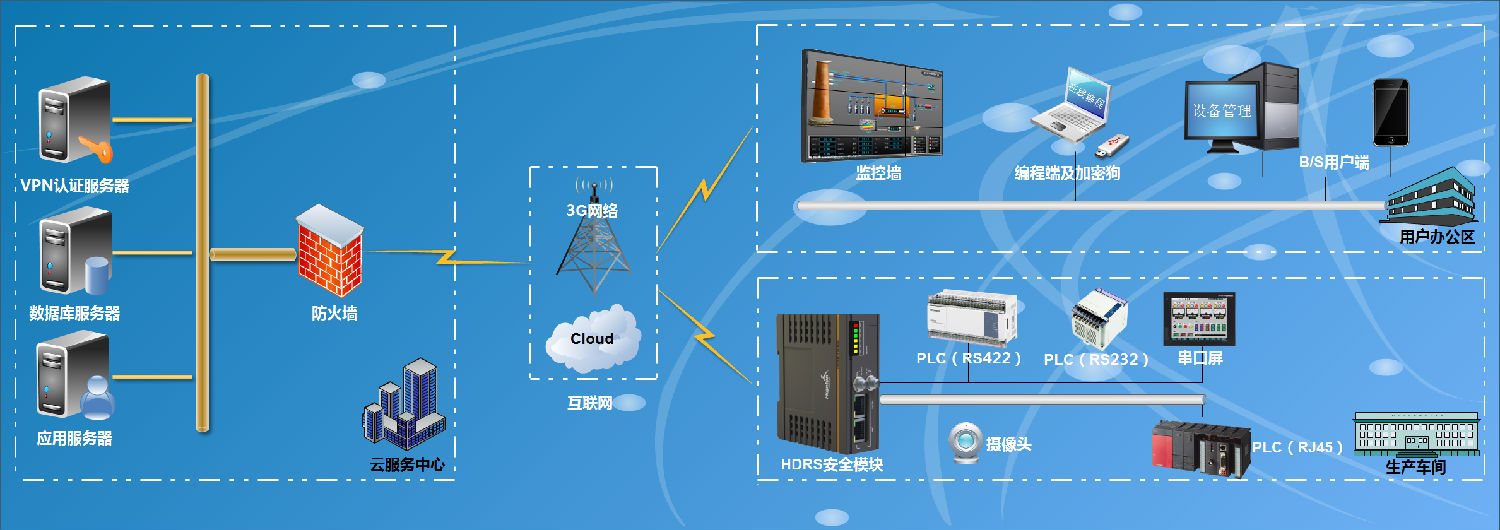

    PLC云远程监控系统主要是由HiNet网关等组成,拓扑结构图如下图所示:

    拓补图

    如图所示,从大的系统架构上来分析,PLC云远程监控系统可以分为两大部分。第一,基于PVN的基础架构部分,该部分采用C/S模式,主要实现数据采集及编程通道的建立和管理,同时为数据的安全提供多重保障。第二,基于已建立的通道实现的高级架构部分,改部分采用B/S模式,主要实现对数据的统计、分析、处理和呈现等功能,为用户提供直观、便捷的体验与服务。

    1.2 HiNet智能网关系列

    HiNet智能网关是一个集成多种互联网通讯技术,面向工业领域的设备通讯终端产品。其包含的3G、WiFi、以太网等多种互联网接入方式,可以适应各种网络应用环境,提供随处可得的安全通讯链路。

    HiNet智能网关支持西门子、三菱、施耐德等各种PLC和智能仪表数据的实时采集,支持上百万点的采集,确保从海量数据中提取相关数据的及时准确性,解决设备实时监控、数据预警规则设置、预警通知规则设置等。

    二、PLC远程实例

    2.1三菱FX系列

    该项目为一高档小区供水设备远程在线监控,项目实施原理大致如下:将HiNet智能网关和PLC相连,通过HiNet智能网关的远程通讯功能将PLC的数据采集至监控端(可以是PC机、也可以是平板电脑),通过监控端安装的PLC云远程配置工具打通与HiNet智能网关的专用安全通道,此时安装在监控端的GX Works2编程软件或者其他组态等上位机软件就能实现对水泵房内PLC本地化操作,如远程上下载程序,远程编程等。

    三菱fxplc

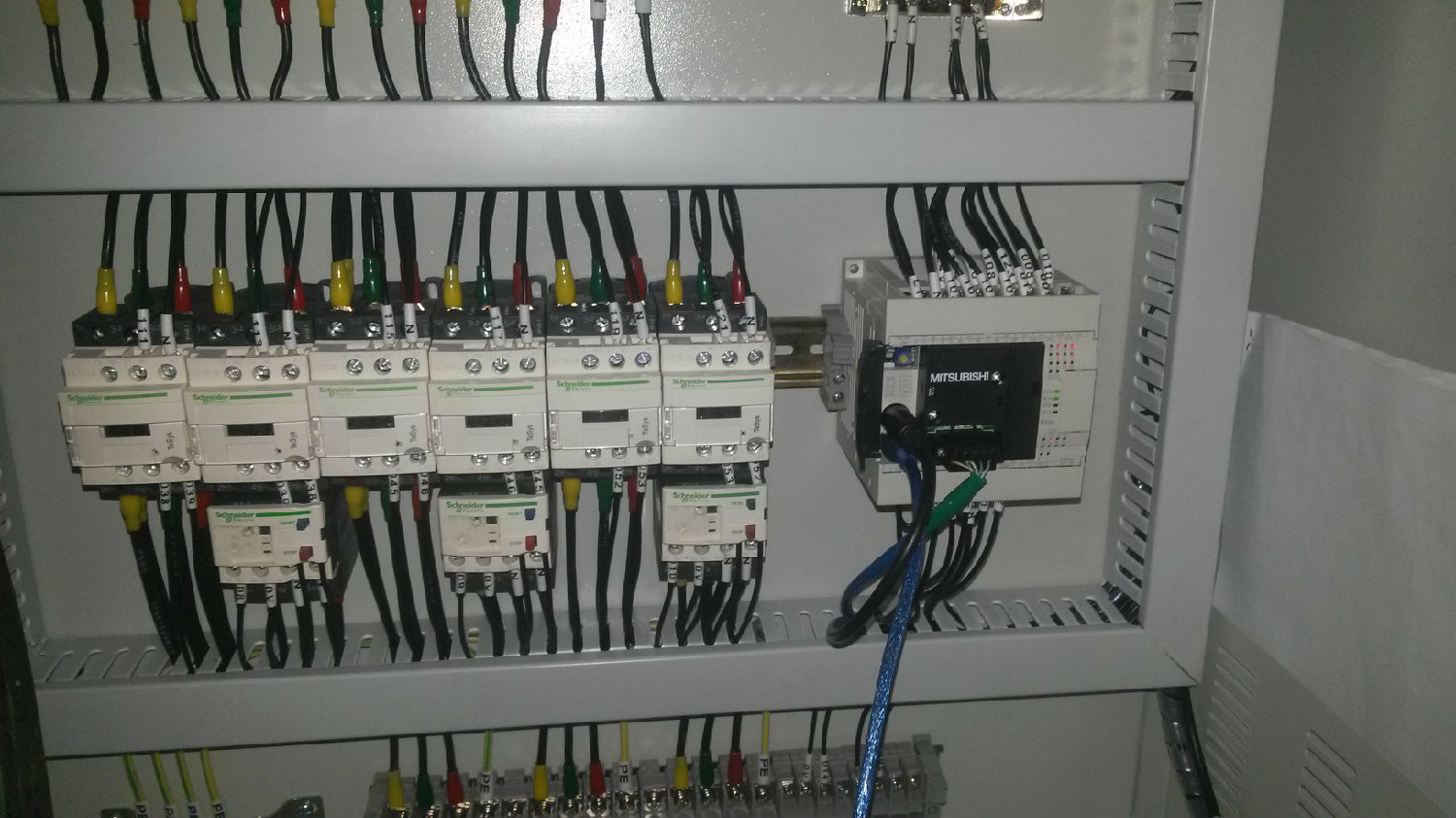

    图:现场连接图

    现场链接

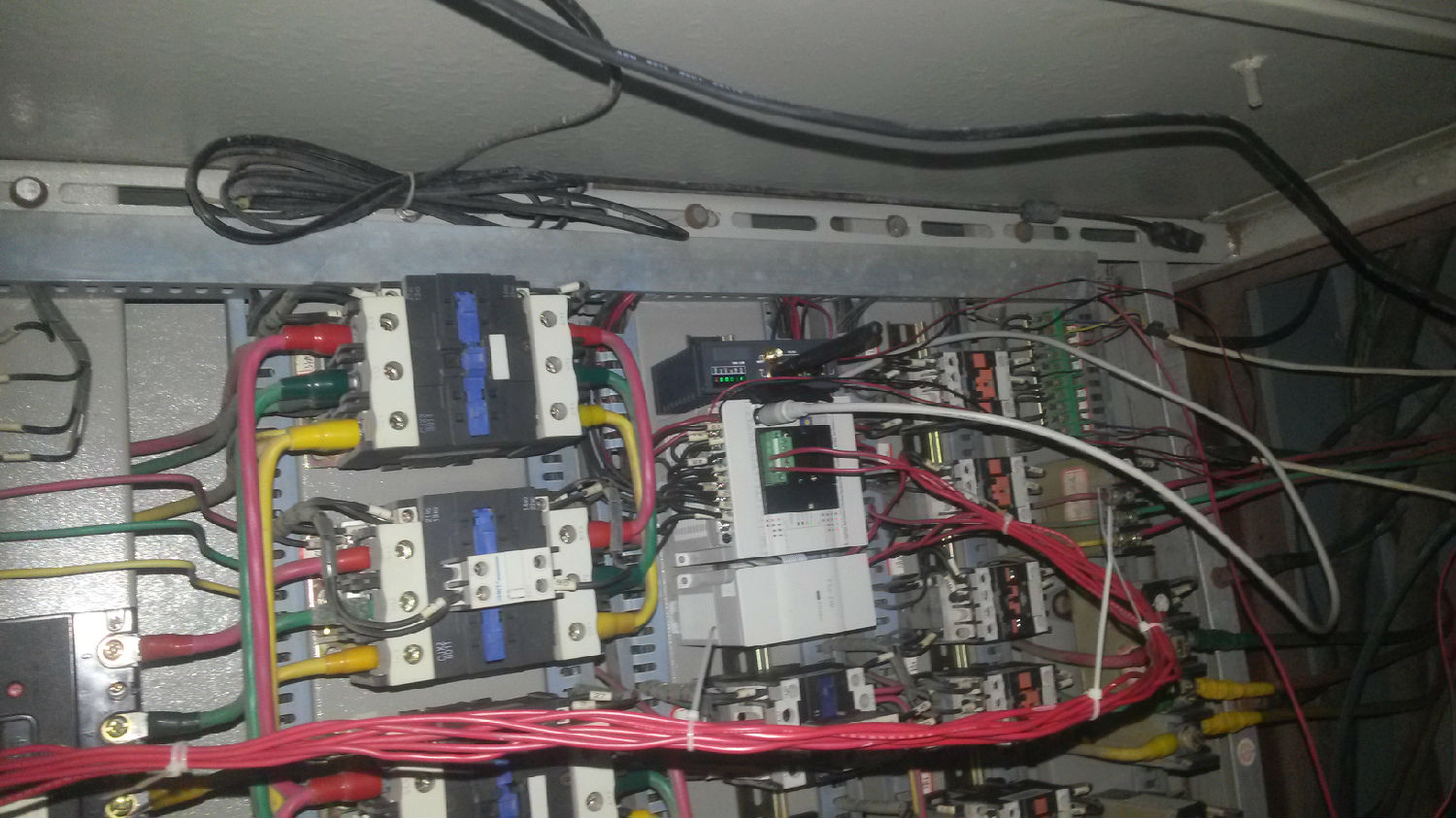

    图:现场连接

    远程控制

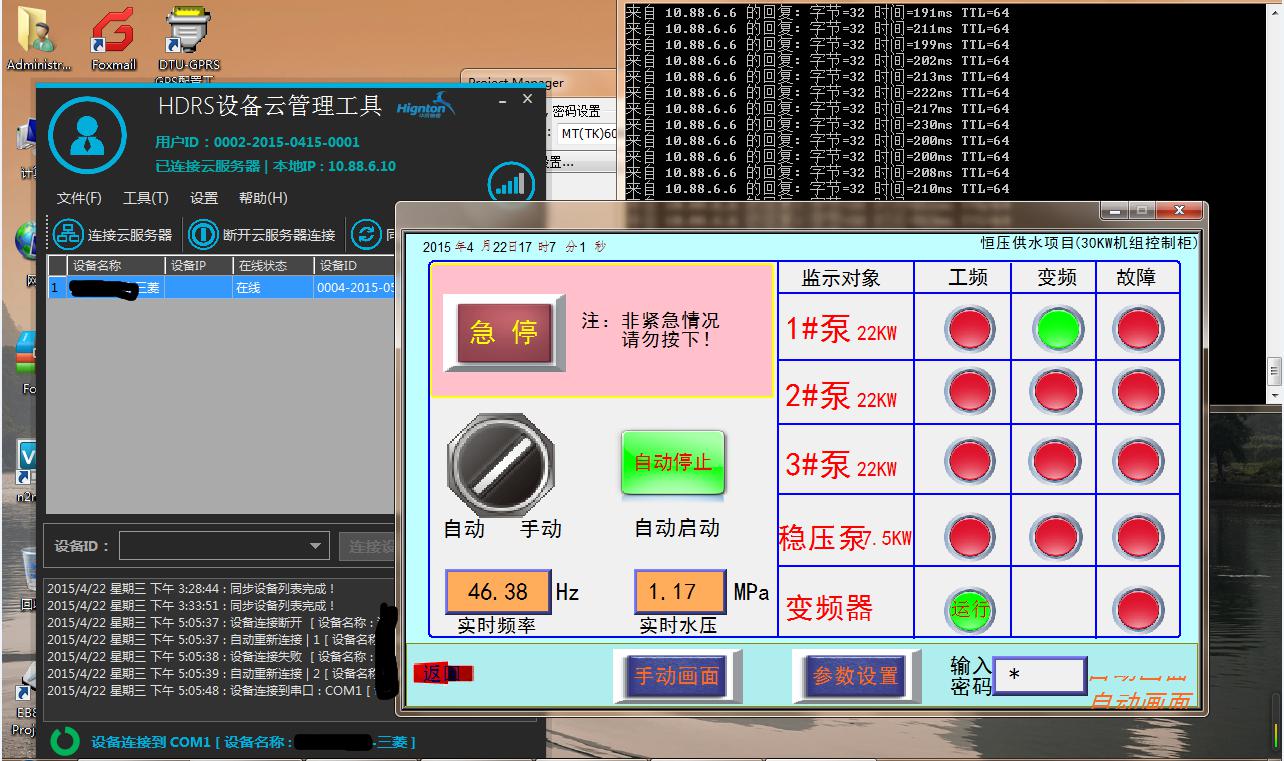

    图:触摸屏远程画面
