• PLC远程监控系统功能和典型应用

    作者:华辰智通 发表时间:2020-03-31


    一、设备远程故障诊断和监控系统概述

    随着工业物联网的迅猛发展和互联网的高速应用,信息传输更加快捷、稳定、可靠,通过4G、5G无线网络的实时传输技术,实现设备远程故障诊断和监控系统,不仅可以打破地域、时间的限制,提高故障排除时效性,降低售后成本,制造企业还能够有效、全面、及时地掌握设备实际运行情况的原始数据,对设备优化提升和新产品的研制都有重要意义。

    二、系统组成

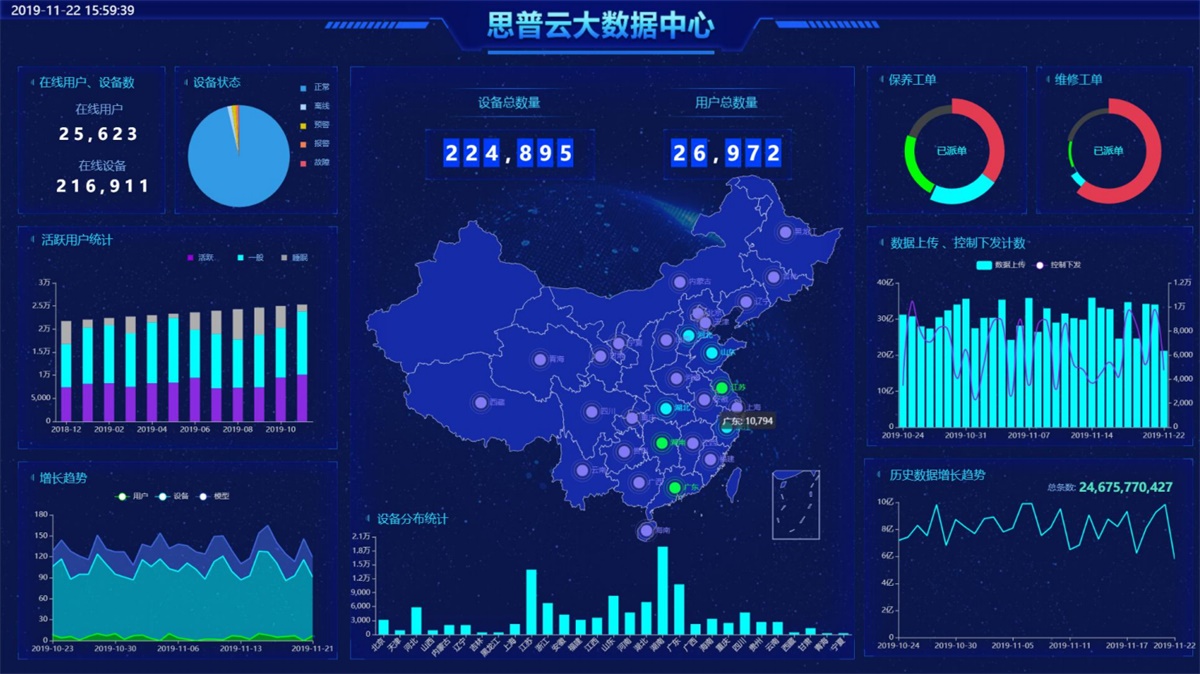

    思普云工业互联网管理平台
    系统由监控管理端(PC管理平台、手机APP)与设备端(物联网网关以及PLC)组成,物联网网关采用WIFI/5G/4G等通讯方式连接PLC设备,将需要管理的现场设备都纳入到该系统中。

    工业智能网关工业物联网网关都是应用于工业类的,工工业物联网与其他物联网技术不同,工业物联网网关专注工业行业中的机器和设备,不是一般提到的家庭智能网关之类的消费产品。

    工业网关是物联网和工控系统的核心组成器件。网关起的是承上启下的作用。上即上位机,电脑或触屏监控系统、MES这些;下即下位机,包括PLC、传感器、嵌入式芯片等。

    工业网关的基本功能就是“翻译功能”将不同协议的下位机产品反馈给上位机。网关担当沟通上、下位机的重任,它的基本功能就是翻译,即协议转换。网关将汇总所有数据,转换传感器的协议,并在发送数据之前对其进行预处理。

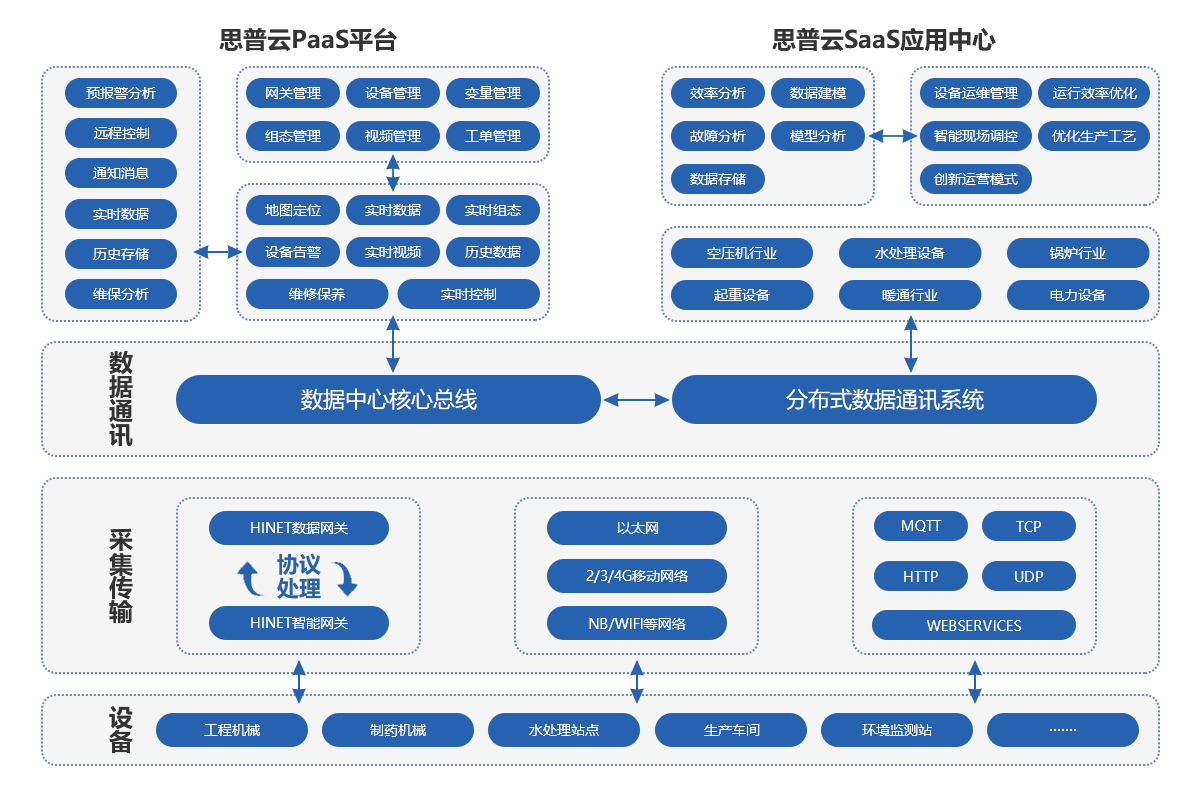

    plc远程监控系统平台架构
    三、PLC远程监控系统功能

    1、实现PLC运行状态远程监控,实时读取PLC运行状态;
    2、PLC故障报警实时推送至监控管理平台;
    3、实现plc设备远程售后,远程调试,远程运维;
    4、设备固件远程升级,程序远程上下载;
    5、系统实时收集、存储、分析PLC数据;
    6、移动互联,随时随地查看,调取PLC设备数据信息。

    四、PLC远程监控系统优势

    运用工业智能网关及其系统,提高了制造企业设备故障处理响应速度和处理能力,并为提前感知、发现设备故障问题提供了可能,降低了故障停机给客户造成的损失,提升客户对产品质量的满意度。同时,对于制造型企业来说,不仅大幅减少了客户现场进行设备故障处理的差旅费用,而且建立了对所售设备在生命周期内的运行档案和检修、维修档案,为产品改进和新产品设计提供有效的数据支持。

    1. 通过plc远程控制系统实现远程修改plc的程序实现上下载功能;
    通过plc远程控制可以方便的修改远程plc的程序实现上下载功能,还可以通过组态软件读取plc的参数,实现实时的监控。对工程师而言可以减少出差的次数,不需要再为修改程序而长途奔波,对公司而言,可以大大的节省工程师的出差成本,更好的实现人力的调配。
    2.远程控制的变得更加简单
    特别是近几年随着云服务器技术的发展和4G、5G网络的推广,让远程控制变得更加简单方便。
    3. 华辰智通网关对plc的兼容性
    远程通讯模块目前支持主流plc产品,像西门子、欧姆龙、三菱、台达等,支持串口和网口设备。

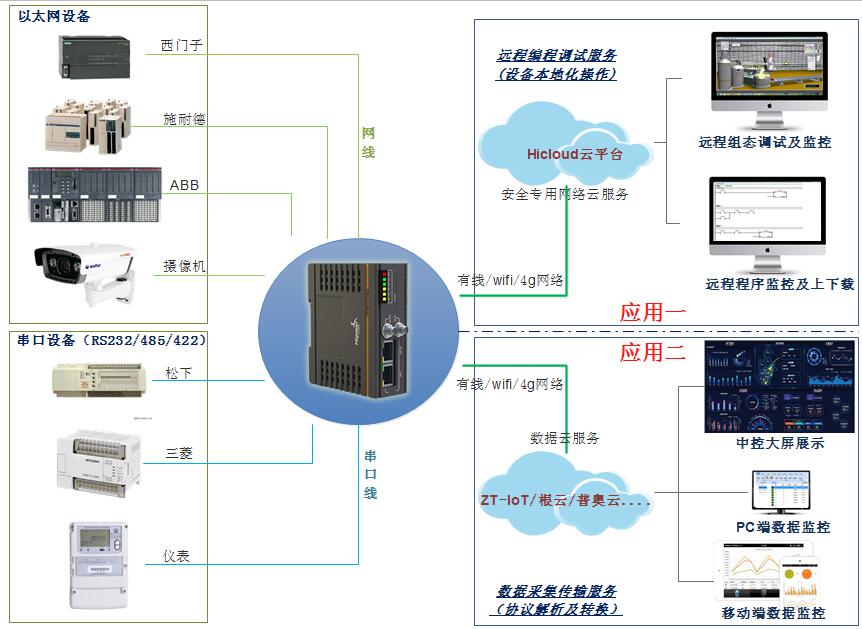

    网关支持的plc品牌

    五、常用的PLC型号系列:

    ◆ 三菱FX系列PLC
     ◆ 三菱Q/L系列PLC
    ◆ 欧姆龙全系列PLC
    ◆ 西门子S7-200/Smart系列PLC
    ◆ 西门子S7-300/400系列PLC
    ◆ 西门子S7-1200/1500系列PLC
    ◆ 施耐德、台达等Modbus兼容PLC
    ◆ 基恩士全系列PLC
    ◆ 永宏全系列PLC
    ◆ LS/LG全系列PLC
    ◆ 光洋全系列PLC
     ◆ 松下全系列PLC
    ◆ 罗克韦尔兼容DF1协议PLC
    ◆ 三菱A系列PLC

    六、典型应用

    工厂流水线、气站、锅炉房、泵站、机械设备远程监控、制药机械设备远程监控、橡塑机械远程监控、工程机械设备远程监控、纺织机械设备远程监控、烟草机械设备远程监控、食品机械设备远程监控、印刷机械设备远程监控、电力行业远程监控、物流仓储远程管理、生产设备远程监控、智能制造远程监控、中央空调等需要PLC集中管控场所。

    本文属于原创文章,转载请注明出处!部分观点来源于网络,如有侵权请联系本网站!

  •
