• 基于组态王和HINET智能网关在工业远程监控系统

    作者:华辰智通 发表时间:2019-06-21

    一、引言

    在工业监控系统中,组态软件的应用越来越普遍,因为组态王6.5具有良好的图形界面、丰富的驱动程序和网络功能,被广泛于工业上。但组态王并非面面俱到,所以在工业远程监控中需要其他软件或硬件来弥补和辅助。HiNet智能网关是一个面向工业领域的设备通讯终端产品。它采用全工业化硬件设计平台,结合先进的软件功能,为设备的信息化管理提供高速的数据通道,与组态王结合实现工业设备远程监控与故障远程诊断等。

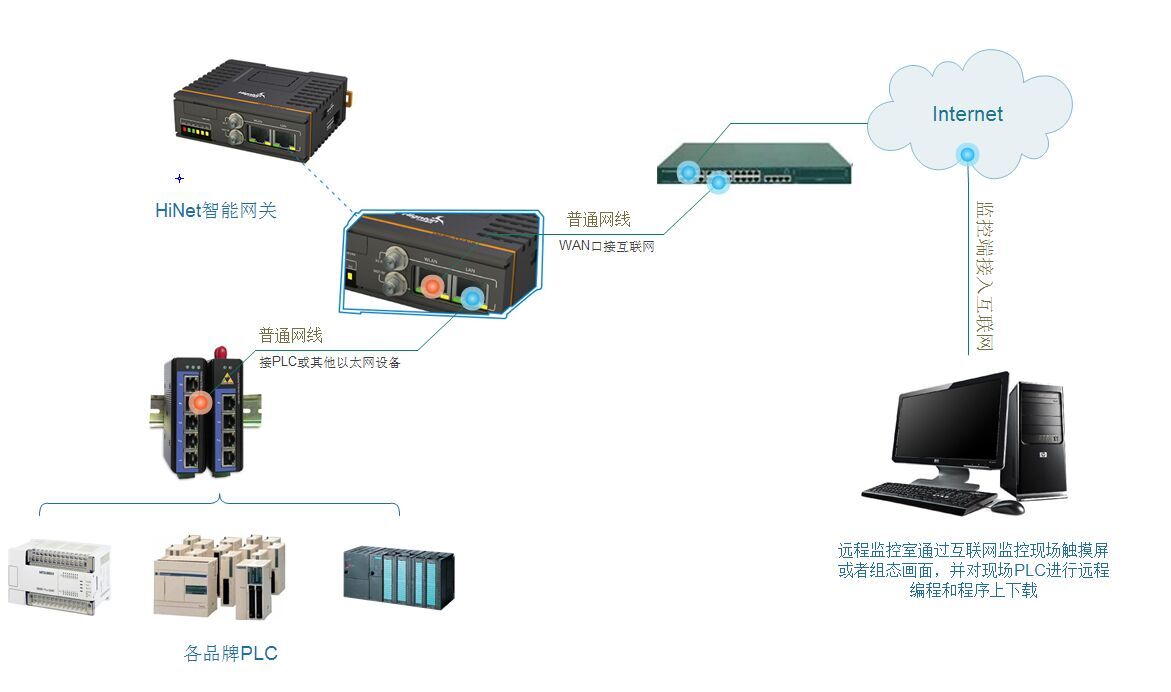

    二、工业远程监控系统网络架构与设计:

    在监控系统中,PC机中的监控软件负责向plc发送地址信息和控制命令,接收来自PLC管理设备的相关运行状态及参数信息,完成对生产过程的动态模拟显示和相关的数据处理,提供信息报警和数据报表等功能。HiNet工业智能网关完成对设备数据的实时采集,通过无线通信的方式及时上传至PC机,实现设备点检状态的在线监测。

    主界面

    三、工业远程监控系统的实现

    通过组态王与HiNet智能网关结合实现工业现场的远程监测,主要包括以下部分:

    1、主界面。主界面主要是反映设备的实时工作流程。通过现场上传的数据与组态王数据库中定义的变量对应,通过图形对象与变量之间动画连接类型模拟现场设备的运行,可直观、动态地显示现场设备参数的变化。

    工业远程监控系统

    2、信息分析界面。该界面为设备提供故障诊断的理论依据,操作人员根据信号分析界面中显示的数据和相关趋势可以判断产生故障的部位和原因,预测设备未来的运行状态。

    3、信息报警界面。信息报警分为实时报警和历史报警。当监控系统中发生符合报警配置条件的实时报警信息时,报警点所属界面中会弹出相应的实时报警窗口。历史报警窗口中记录系统运行中的各种报警和事件信息,提供信息查询和打印功能。

    4、报表界面。生产过程中的数据和状态等都会通过数据报表记录。系统通过对数据的掌握和分析,为后期产品维护与研发提供依据。
