• 基于HINET的ABB PLC远程综合管控系统

    作者:华辰智通 发表时间:2019-04-10

     HiNet智能网关是华辰智通科技自主研发的用于实现PLC本地化操作的远程通讯模块,支持几乎所有主流PLC以太网及modbus串口方式接入,本方案中以ABB AC500PLC为例对AC500PLC远程编程调试进行介绍说明。

     本系统AC500 PLC为设备控制核心,以HINET智能网关为数据远程采集终端,通过3G、wifi及有线网络等多种通信方式实现PLC设备入网,并实现对该PLC设备的远程编程调试及操控。

     依靠远程监控端的Control Builder、组态王等编程或上位机软件实现对远端PLC的远程编程、在线监控、在线仿真、数据远程采集、设备远程控制等基本功能。

    01

    基本结构图如上图所示

     在该系统中,为了保证数据的安全性及服务器的稳定性,采用了VPN over P2P的专用安全通道,该通道不仅可保证PLC数据与普通互联网数据进行隔离传送,还保证了PLC数据在不经过云服务器的情况下直接传送至监控室,这样既减轻了云服务器的负荷,同时进一步确保了PLC数据的安全性。

    一、通讯方式

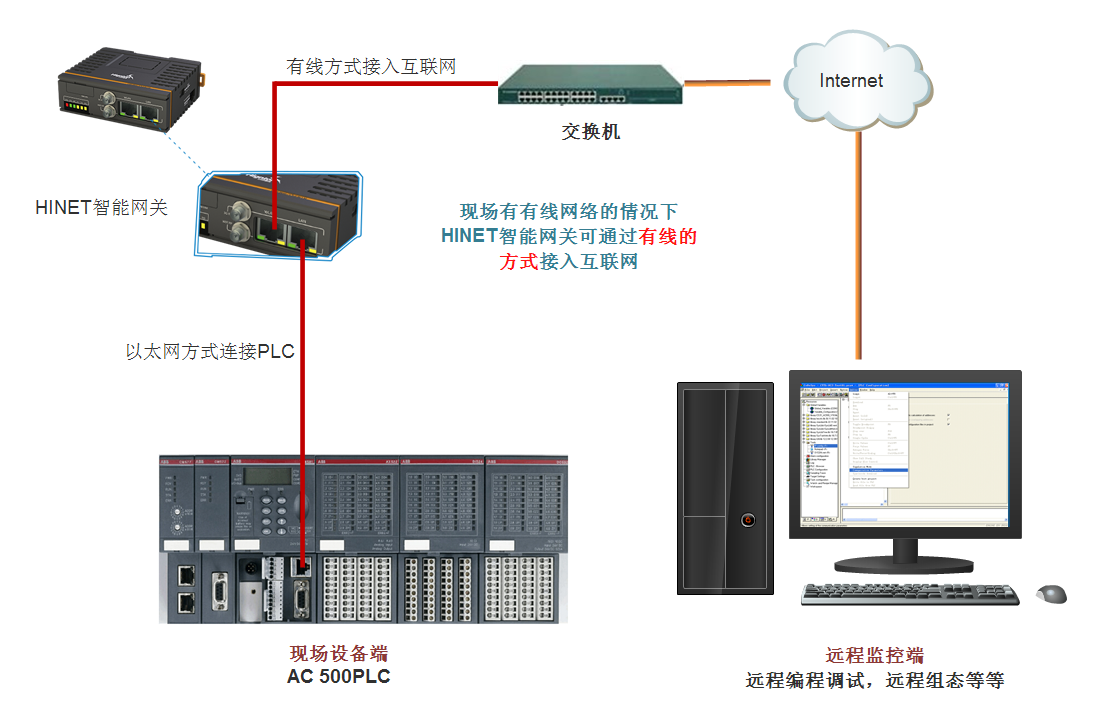

    1、HINET智能网关有线方式联网对PLC进行远程控制

    plc远程控制
    配置清单:

    1-N型HINET智能网关;

    2-网线若干;

    3-以太网接口AC 500PLC;

    2、HINET智能网关无线WIFI方式联网对PLC进行远程控制

    基于HINET的ABB PLC远程综合管控系统
    配置清单:

    1-N型HINET智能网关;

    2-网线若干;

    3-以太网接口AC 500PLC;

    4-2.4G吸盘天线;

    3、HINET智能网关3G方式联网对PLC进行远程控制

    配置清单:

    基于HINET的ABB PLC远程综合管控系统

    1-N型HINET智能网关;

    2-网线若干;

    3-以太网接口AC 500PLC;

    4-3G吸盘天线;

    5-3G电话卡;

    二、系统管理架构

    成员可通过Hinode客户端登录用户名和密码,管理超级管理员所分配的PLC和设备

    基于HINET的ABB PLC远程综合管控系统

    1、一个公司账户可新建多个网络组

    2、一个网络组可以新建多个管理员(售后人员)

    3、一个管理员可管理多台HiNet智能网关

    4、一台HiNet智能网关可连接多台PLC及触摸屏

    二、应用效果

      真正实现了设备远程控制,远程综合管理等功能,设备巡查人员、巡查次数大大减少,只需要少量运行调度人员在中央监控室监屏即可。

    设备监控实施后、设备节能效果明显、运营水平提高,不但节能降耗,还节约人力,提高了客户服务水准,也将使用户的经济效益得到提高。
