• HINET智能网关用于三菱FX1S/1N/2N/3S/3G/3UPLC远程编程和上位机监控

    作者:华辰智通 发表时间:2019-07-04
     华辰智通HINET智能网关用于三菱FX1S/1N/2N/3S/3G/3U系列PLC、汇川PLC的以太网编程下载、上位监控和设备联网。不占用PLC编程口,上位机通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口与PLC进行通讯。HINET支持工控领域内绝大多数SCADA软件,支持三菱以太网协议和透传两种通讯方式。

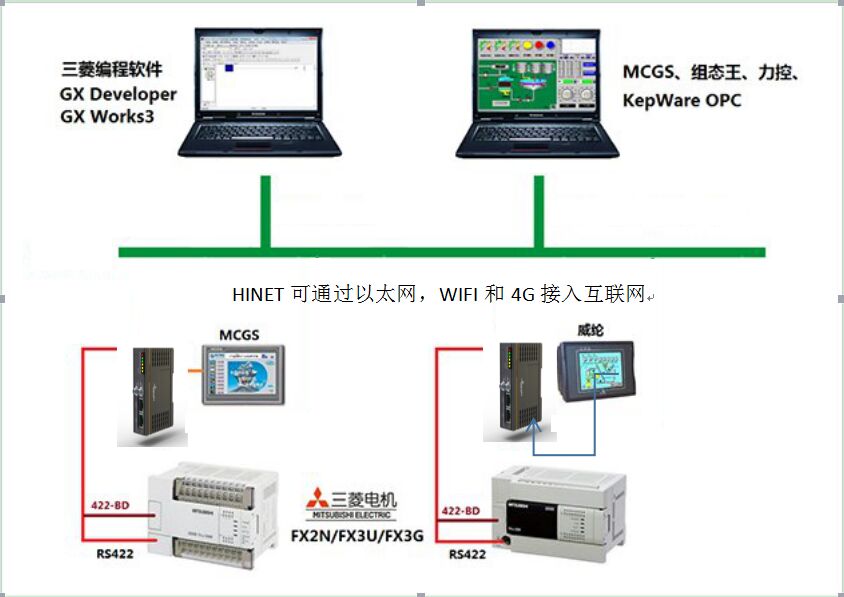

    通讯方式
    功能:
    1)连接FX的MD8编程口,并扩展一个通讯口用于触摸屏通讯,PLC端口取电,无需外接电源。
    2)集成WEB服务器,通过网页可设置设备参数和运行诊断。
    3)编程通讯口波特率自动调节,可以适应大数据量通讯的需求。
    4)支持MELSOFT产品(GX Works2、GX Developer等)的通信功能。
    5)支持上位机组态软件MC协议(MELSEC Communication Protocol)通信。
    6)支持透传协议通信。
    7)支持高级语言(如VB、VC、C#等)编程,方便开发生产管理系统。
    8)支持OPC通讯。
    9)集成ModbusTCP服务器。
    10)支持多个上位机端的连接。
    11)支持用户侧通过以太网实现固件更新。

    实例1:实现编程软件GX Works2与FX2N/3U的通讯

    1)打开编程软件GX Works2,点击“在线”中的“PLC读取”;

    实例一

    2)在跳出的选项框中,选择FXCPU,点击“确认”;

    步骤二

    3)双击“以太网板”,在跳出的提醒选项中点击“是”;

    步骤三

    4)双击“以太网模块”,在跳出的窗口中IP地址处输入PLC的IP地址,点击“确认”;

    步骤四

    5)此时设置完毕,点击“通信测试”,将出现“与FX2N连接成功了”提示,点击传输设置的“确认”;

    步骤五

    6)选择要读取的内容,点击“执行”后,点击“确认”;

    步骤六

    7)点击“是”,上载程序完成,点击“确认”。

    步骤7

    8)PLC程序上载完成,并点击监视按钮实现监视;

    实例2:实现组态王与FX2N/3U的通讯

    1)新建工程并打开工程,点击“COM1”,选择“新建”,在弹出的对话框的选择“FX3u_16M_Ethernet--TCP”,点击“下一步”。

    步骤1

    2)输入设备的逻辑名称,点击“下一步”。

    步骤2

    3)输入PLC的IP地址,以及PLC端口号5551。

    步骤3

    4)输入通信参数,默认即可,随后点击“完成”。

    步骤5

    步骤7
