HINET工业智能网关在PLC数据采集中的应用
作者:华辰智通 发表时间:2020-04-08
一、概述
近年来,数据采集及应用技术受到人们越来越广泛的关注,数据采集系统在各行各业也迅速的得到应用。其中PLC控制数据采集系统目前在工业自动化控制领域中应用最广泛。华辰智通近年来研发的HiNet工业智能网关在PLC数据采集系统中的应用,具有体积小、实现PLC远程编程本地化、PLC数据采集功能强、可与PC机通讯、使用方便灵活等特点。
二、PLC数据采集系统
1)系统信息流

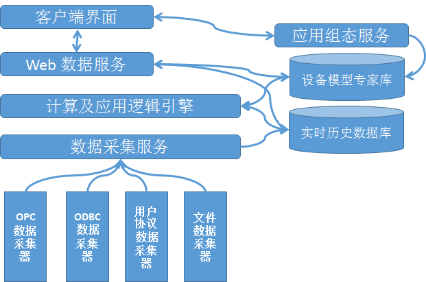

下面的系统信息流显示了系统的不同服务和数据库以及应用之间的数据交互流向。
下面的系统信息流显示了系统的不同服务和数据库以及应用之间的数据交互流向。

在上图中,各种现场数据通过特定的数据采集器方式由数据采集服务实时采集并存储到实时历史数据库中,实时历史数据库同时提供生产现场设备的实时数据和历史数据。而对于系统组态工程师来说,通过其客户端Web界面使用应用组态服务对系统进行配置,配置的模型数据将进入模型数据库。
系统应用模块所需的业务逻辑和计算将通过计算及应用引擎针对实时历史数据和在模型库中配置的业务逻辑或计算公式进行计算和相关操作,其结果将写入实时历史数据库存档。
客户端界面的数据将通过Web数据服务提供,其将根据设备模型库中的对象组织模式和实时历史数据库中的数据进行综合,根据配置的显示图件显示在客户端的最终界面上。

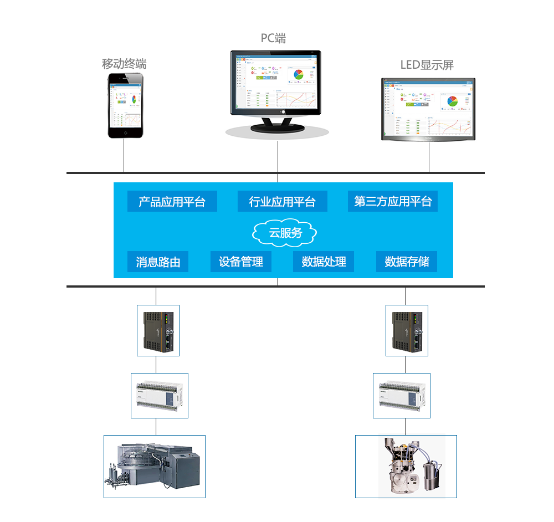

2)系统组成 PLC远程数据采集系统结构如图所示,
通过数据采集系统硬软件对包括PLC、仪表或者工控机等在内的设备进行实时状态、参数、故障等数据的采集,通过VPN方式,采集系统将数据远传至云端通讯服务,云端通讯服务接收和处理数据后存入数据服务器,再通过应用服务器将数据进行处理后通过web或者webservice方式提供给 WEB端(PC、平板、手机)或者APP端以进行展示、分析、诊断和管理等界面。
通过数据采集系统硬软件对包括PLC、仪表或者工控机等在内的设备进行实时状态、参数、故障等数据的采集,通过VPN方式,采集系统将数据远传至云端通讯服务,云端通讯服务接收和处理数据后存入数据服务器,再通过应用服务器将数据进行处理后通过web或者webservice方式提供给 WEB端(PC、平板、手机)或者APP端以进行展示、分析、诊断和管理等界面。

PLC远程数据采集结构示意图
