• 海为PLC远程监控与数据采集方案

    作者:华辰智通 发表时间:2020-10-10
     海为PLC是一款通用型高性价比的小型可编程性逻辑控制器,产品广泛应用于塑料、包装、纺织、食品、医疗、制药、环保、市政、印刷、建材、电梯、中央空调、数控机床等领域的系统和控制设备。海为PLC除自身带有各种外设接口(开关量输入、开关量输出、模拟量输入、模拟量输出、高速计数器、高速脉冲输出通道、电源、通信端口等)外,还可扩展各种类型的扩展模块,进行灵活的配置。内置Modbus RTU/ASCII协议、自由通讯协议以及海为公司的HaiwellBus高速通讯协议。极为便利的通讯指令系统,使您无论使用何种通讯协议都只需一条通讯指令便可完成复杂的通讯功能,您无须再为通讯端口冲突、发送接收控制、通讯中断处理等问题烦恼,您可以在程序中混合使用各种协议轻松完成您所需的各种数据交换。

    一、远程监控海为PLC的意义:
    随着物联网的快速发展,通过手机或PC终端对设备系统的控制单元PLC的运行进行远程预警监控的技术已经非常成熟。
    对于PLC工程师,经常碰到客户设备程序需要更新,调试。所以经常要跑到客户现场,调试完机器再回来,偶尔一个小问题,也得大老远跑一趟,来回奔波不说,还得一笔差旅费。所以工程师们都想着有没有一种方案能像PLC就在身边一样,可以远程,跨省跨国的对PLC进行程序更新,调试问题。这样即使设备出口到国外,也能在家远程对设备调试,更新程序,避免出差带来的时间和资金成本。张工今天就来介绍一种轻松实现这种想法的方案:基于手机或PC终端的PLC远程监控控制系统。该方案操作简单,调试非常稳定。能给设备的生产厂家和使用方都带来极高的经济利益。
    智能网关安装实物图
    设备使用方能随时观察设备的运行状态,及时进行预警,提高了设备运行的可靠性,避免设备故障带来不必要的损失。生产方也能通过远程实时查看设备的运行状态,来及时排除故障,提高售后维修的时效性 ,提高客户对产品的满意程度,提升产品的品牌。

    基于手机或PC终端的海为PLC远程监控和数据采集方案的优势和特点:
    1.远程监控系统可以使异地的智力之源得到充分利用。可以使位于异地的专家通过网络获得远程监控数据,进行分析处理,实现远程监控。
    2.远程监控系统可以使异地的物质资源得到充分利用。通过该技术的使用,可以使异地物资资源的共享和远程实验得以实现。
    3.管理人员使用远程监控系统,可以不必亲临恶劣的现场环境就可以对现场的工作情况进行监视,完成对参数的设置与调整,修复故障等。
    4.远程监控系统的应用,可以实现现场运行数据的快速集中和实时采集,获得现场的监控数据,提供了远程故障诊断技术物质基础。

    二、手机或PC终端远程监控海为PLC系统的原理
    手机或PC终端远程监控PLC系统是边缘计算、网络通信技术和控制技术的结合的一门先进技术。边缘计算:通过解析海为PLC协议,采集海为PLC数据到华辰智通工业网关节点进行数据运算、数据处理,这样能够减少请求响应时间、减少网络带宽同时保证数据的安全性和私密性。远程监控技术是远程监测和远程控制的结合,远程监测是指远程获得被监控资源对象的数据信息,远程控制是指远程发送命令控制现场资源对象的运行状态。一个远程监控系统通常由远程监控端系统、远距离数据传输、现场监控端系统构成。

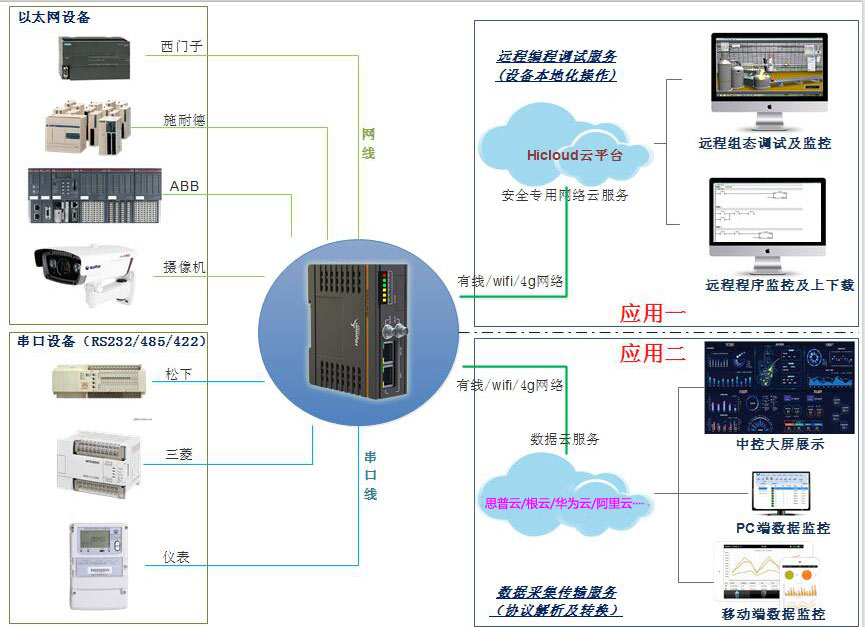

    图1:手机或PC终端远程监控整体构架图:

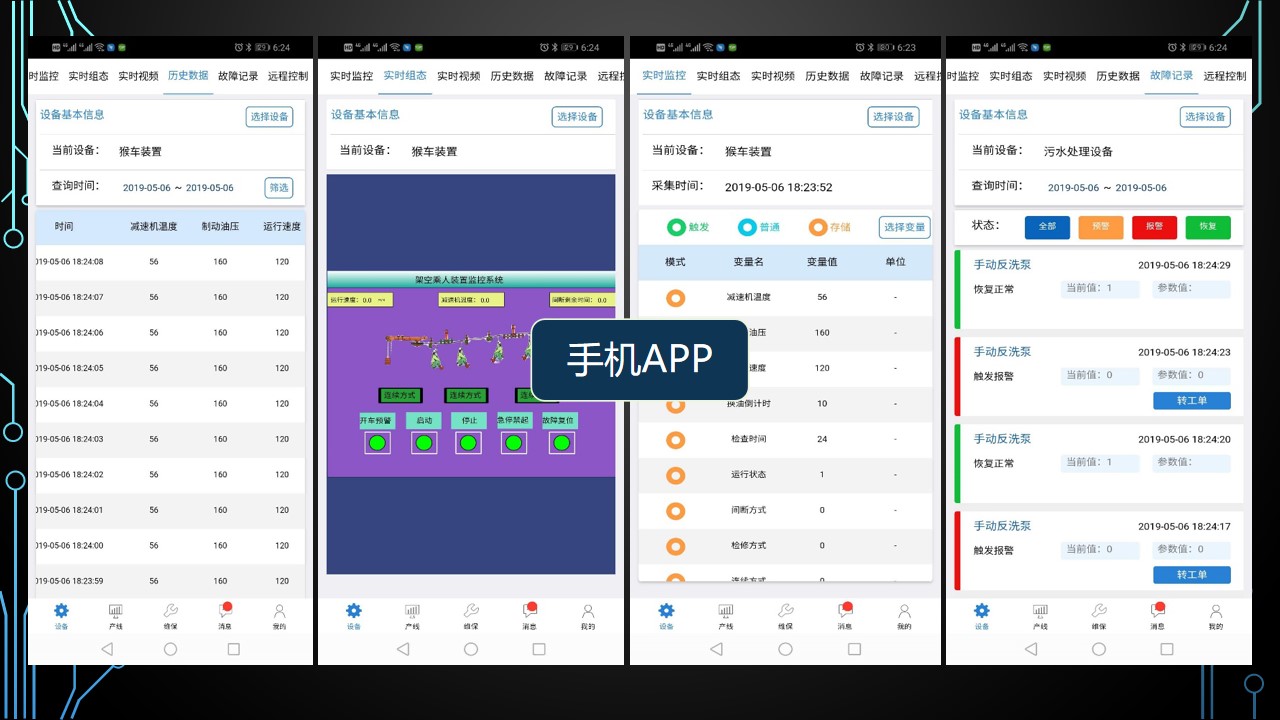

    手机控制plc的APP

    三、手机或PC终端远程监控海为PLC系统的硬件组成
    海为PLC作为一种高性能的控制装置,具有稳定可靠、功能齐全、应用灵活方便、操作维护方便的优点,在工业控制系统中广泛运用。但是海为PLC一般使用专用的通讯协议,手机或PC终端使用网络通讯协议一般不能直接和海为PLC通讯,因此现场控制终端需要加一个远程通讯终端,实现海为PLC专用协议的和手机或PC终端通讯协议的转换。在本远程监控系统中,我们采用HInet智能网关来实现通讯协议的转换。
    因此本系统硬件由手机或PC终端,智能海为网关,海为PLC组成。
    图2: 系统硬件组成框图
    plc远程监控系统硬件组成图


    四、华辰智通HInet工业智能网关
    HInet工业智能网关是一款支持4G/WIFI/以太网等各种网络接入方式、支持各种工控协议解析,支持MQTT上行协议,支持网关信息采集管理,支持设备和变量的定义和远程部署、支持自定义方式的数据采集和数据控制等功能为一体的工业级智能网关。
    工业智能网关
    智能网关可实现海为PLC的远程监控,远程调试、海为PLC程序上下载程序,云组态等。网关通过串口(RS232/RS485)或网口与海为PLC接口互联,通过5G/4G、有线、WiFi等方式上网,随时随地对PLC程序远程进行下载、维护和监控、云组态监控、手机监控。HINET工业智能网关是一个集成多种互联网通讯技术,面向工业领域的设备通讯终端产品。支持4G、WIFI、以太网等多种互联网接入方式。
    1、 实现工业现场设备远程控制;
    2、 实现设备固件远程升级,程序上下载,可灵活接入各种设备管理平台;
    3、 实现工业现场触摸屏远程控制和组态画面远程映射;
    4、 可同时与多台PLC或触摸屏远程通讯;

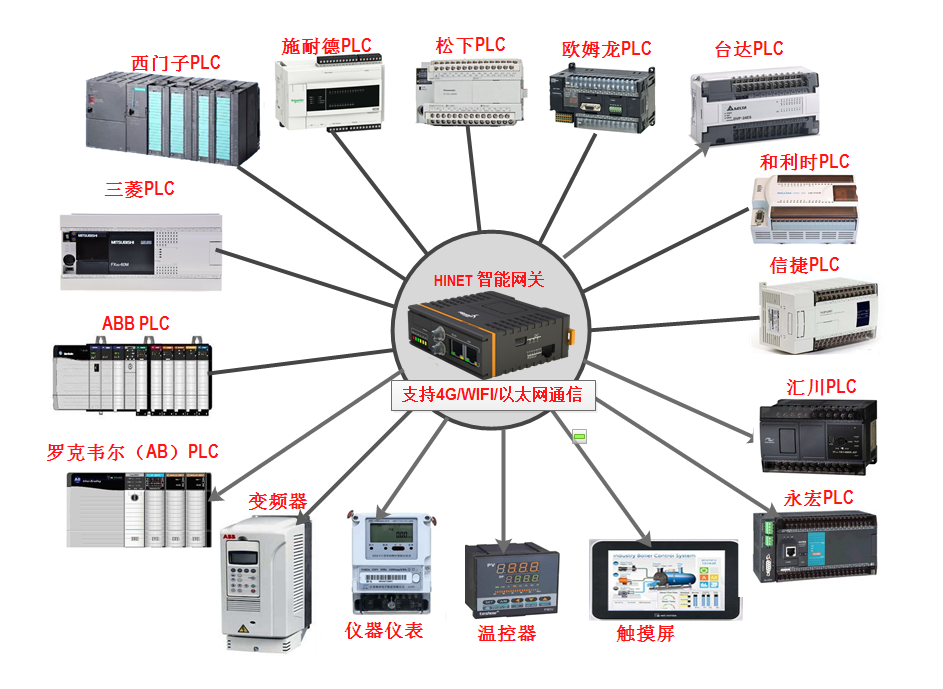

    网关支持的PLC品牌
    5、实现西门子、三菱、欧姆龙、施耐德、台达、汇川、和利时、松下、永宏、海为和 MODBUS 系列等PLC等主流协议硬件解析;
    6、 实现PLC远程监控,PLC远程编程,PLC远程调试,PLC远程上下载,PLC远程控制,PLC数据采集,PLC远程通讯;

    湖南华辰智通科技有限公司自主HINET工业智能网关产品为工业企业提供从设备联网、PLC远程监控、PLC远程控制、PLC远程调试编程、PLC数据采集整体解决方案。思普云工业互联网大数据云平台专注于工业设备远程运维与管理,已在全国数万家企业应用。

    本文属于原创文章,转载请注明出处!部分观点来源于网络,如有侵权请联系本网站!

  •
