• 高校PLC远程通讯实验室中HINET网关的应用

    作者:华辰智通 发表时间:2020-04-08


    一、引言

      南京某高校针对校内学生培训,提供了了远程plc技术训练教学实验功能。实验室平台结合华辰智通的HiNet工业智能网关,实现远程通讯与访问plc的要求,解决工业数据远程传输问题。

    二、解决方案

      HiNet工业智能网关为远端计算机和plc之间建立了一个虚拟局域网VLAN通道。通过HiNet工业智能网关,可以在远程计算机上进行编程,进行程序的远程上下载,并通过编程软件实现在线诊断与修正。

    三、Plc远程通讯系统构成

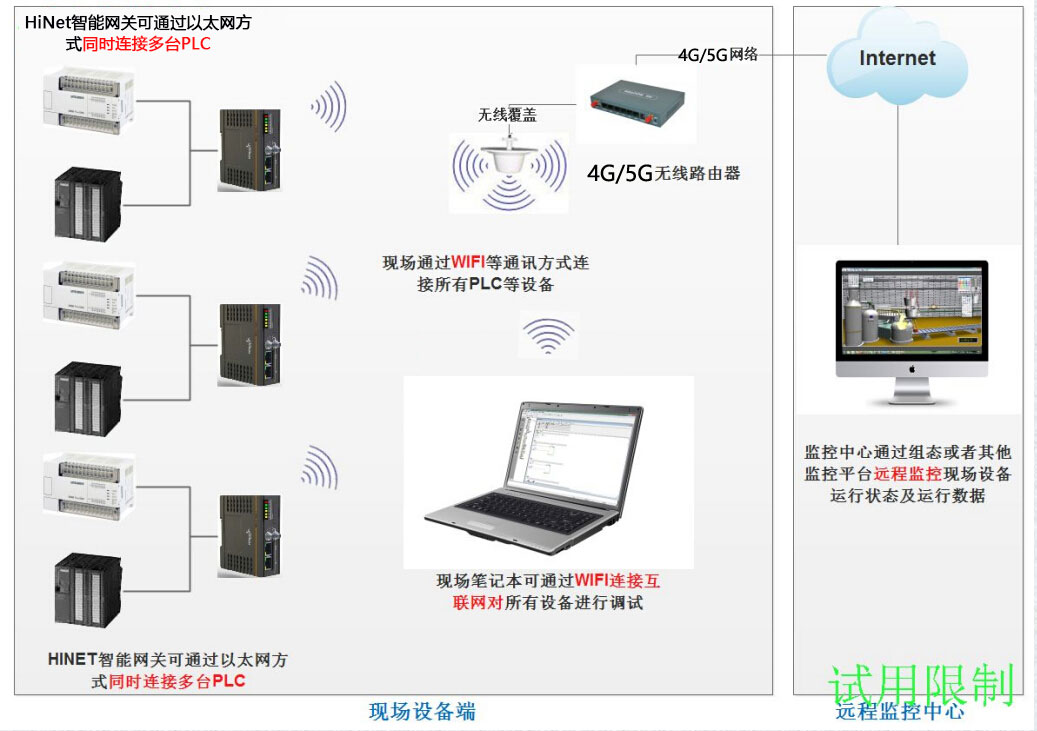

     plc远程网络通讯系统主要由plc,受控对象,HiNet工业智能网关,远程访问计算机组成。

    plc

    1、受控对象:带有plc的设备,通过plc的通讯接口,完成远端计算机对整个系统的管理和操控,实现数据采集、诊断和上下载编程等操作。

    2、HiNet工业智能网关:支持wifi,以太网,4G,5G等通讯方式,具有防火墙、安全网关和VLAN等功能。可以实现数据交换传输,为可编程控制器plc与远程主机之间建立虚拟专用网络通道。

    3、远程管理计算机:装有plc编程软件,具备上网功能,读取HiNet工业智能网关传输过来的数据。

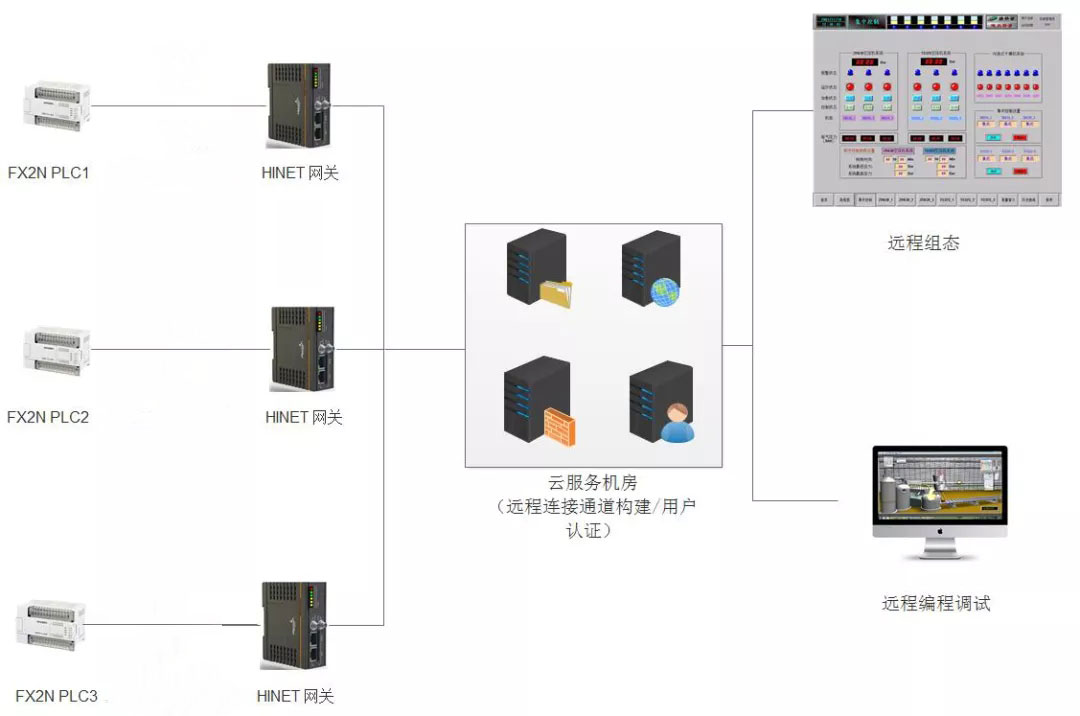

    虚拟远程实验室系统架构
    虚拟远程实验室系统架构

    四、Plc远程通讯系统可实现功能

    1、在任何可以上网的地方,在装有编程软件的计算机上,可以对plc实现远程的上下载程序,在线诊断;

    2、通过组态软件等可实时查看plc运行状态;

    3、实现远程控制,可通过编程软件对plc进行参数修改与程序改变;

    4、可实现在线仿真,开辟一个全新的实训模式,提高实训的整体效率。

    五、PLC虚拟远程实验室应用功能如下:

    虚拟实验室功能框架

    六、虚拟实验室功能框架

    (1) 用户登录:用户可以通过该界面进行账户注册,注册通过管理员审核后即可通过该界面登录实验设备连接页;
    (2) 实验设备总览:通过该界面学员可以看到设备实验室总的设备列表,通过选择空闲设备可进行远程连接;
    (3) 设备使用授权:在学员较多或者需要进行系统管制时,该功能可以给特定学员进行使用授权;
    (4) 基础信息:该功能块主要包含系统组织架构表、系统操作日志以及注册审批;
    (5) 源码库:可收集并保存PLC与SCADA系统的原始源代码,方便在学员清空源代码后进行原始代码的回复,同时也可以保存学员的练习代码,方便老师对学员代码进行评价和指导;
    (6) 信息发布:方便学员与管理员之间的沟通和交流,同时也是系统给用户发出通告和提醒的窗口;

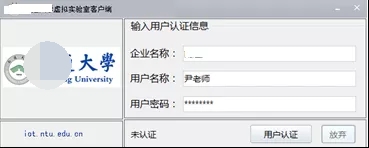

    虚拟实验室客户端

    虚拟实验室客户端

    七、高校PLC虚拟远程仿真实验室建设目的与意义:

    1.提高电气自动化实验室实验设备的利用率,在实验室闲置时学员可通过远程的方式操作实验室的PLC;
    2.实现实验室设备共享,方便各高校实验设备的整合,学员通过注册账户,不论是校内还是校外学生均可以远程完成PLC实验练习,在练习过程中可以远程对实验室内PLC上、下载程序,通过网页观察虚拟对象的运行情况;
    3.完善学校对学生实操能力的评估,通过教学和实践的结合,感知体验与动手开发的结合、方案设想与实际验证的结合,提高学生的动手能力,积累实践经验,从而整体上提高教学质量水平,培养更多创新型技术人才。
