【成功案例】基于西门子S7-200 PLC的HDRS水处理设备远程监控系统

文章出处:责任编辑:查看手机网址
扫一扫!【成功案例】基于西门子S7-200 PLC的HDRS水处理设备远程监控系统扫一扫!
人气:-发表时间:2015-03-05 17:17【

一、 项目概述

项目名称:基于西门子S7-200 PLC的HDRS水处理设备远程监控系统

根据与客户沟通,得到项目需求如下:

 1、监控点为200余个

 2、实现污水处理设备参数的远程采集

 3、实现设备程序远程上下载

 4、实现对水泵等设备的远程控制

 5、兼容多种品牌PLC(主要型号为西门子S7-200)

 6、实现PLC本地化操作,实现远程组态

二、 系统概述

系统实现目标:

1、实现对PLC数据的远程监控。

2、实现对PLC的本地化操作。

3、实现对PLC参数的远程修改。

4、实现对PLC固件的远程更新及程序远程的上下载。

5、无需购买其他平台软件,依靠PLC本身自带软件或客户自有组态,来实现PLC本地化操作。

6、兼容不同品牌PLC。

7、兼容不同接口PLC。

8、安全通讯,VPN专用安全通道,谨防数据泄漏。

9、设备性能稳定,支持断线重连、异常恢复、系统的自监控。

10、以太网、wifi、3G等多种通讯方式结合,适合各种复杂环境。

11、设备体积小巧,轨道安装。

系统架构

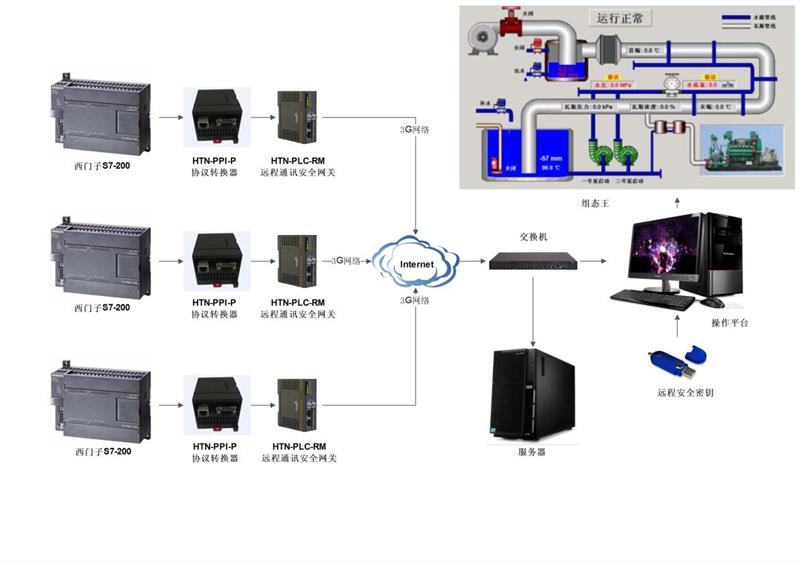

基于3G通讯技术的水泵远程监控系统的基本架构如下图:


在本系统中,HTN-PLC-RM远程通讯安全网关作为整套系统的“被监控端”,操作平台配合组态王软件作为本套系统的“监控端”,远程安全密钥与VPN服务器连接,VPN服务器与HTN-PLC-RM远程通讯安全网关连接形成系统数据通讯的“专用安全通道”。

其中,远程通讯网关通过HTN-PPI-P协议转换器与S7-200PLC连接,实现远程通讯网关对S7-200数据的采集以及对PLC运行状态的在线监测,再采用3G通讯技术,通过“专用安全通道”将采集到的数据传输至“监控端”。从而实现“监控端”对“被监控端”实时数据采集及实时开关等PLC本地化操作。

污水处理设备远程控制

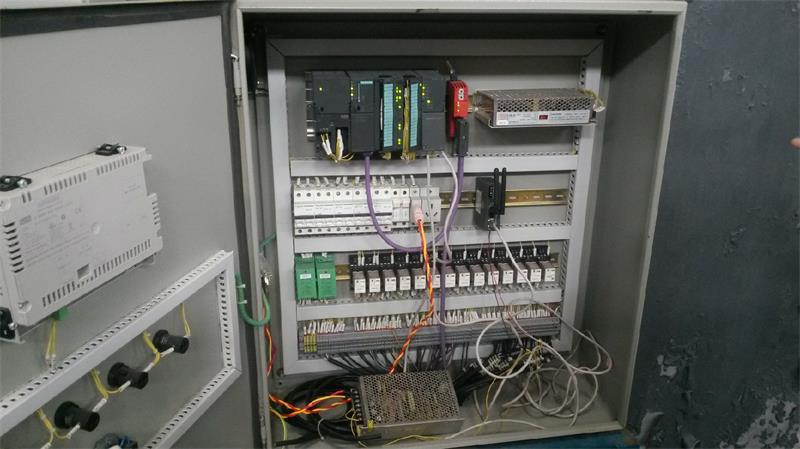

PLC远程监控

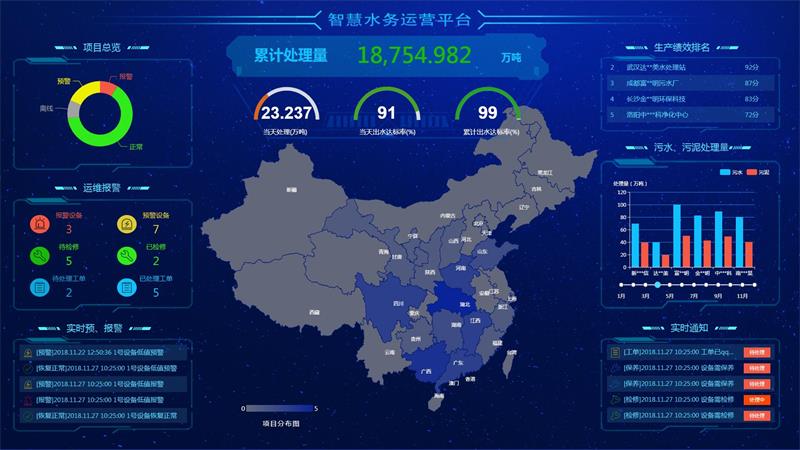

PLC远程监控
