PLC控制系统的基本组成与结构说明

发布时间:2022-11-25

阅读量:0次

PLC的种类很多,但是结构大同小异,下图是典型的PLC控制系统组成方框图。
plc控制系统
plc组成方框图在组建PLC控制系统时,需要给PLC的输入端子接入有关的输入设备,给PLC的输出端子接入有关的输出设备,另外还需要将编写好的程序通过通信接口输入PLC内部存储器,如果希望增强PLC的功能,可以将扩展单元通过扩展接口与PLC连接。

PLC各组成部分说明
PLC内部主要由CPU、存储器、输入接口、输出接口、通信接口和扩展接口等组成。

1、CPU
CPU又称中央处理器,它是PLC的控制中心,通过总线(包括数据总线、地址总线和控制总线)与存储器和各种接口连接,以控制它们有条不素地工作。CPU的性能对PLC工作速度和效率有较大的影响,故大型PLC通常采用高性能的CPU.

2、存储器
存储器的功能是存储程序和数据。PLC通常配有ROM(只读存储器)和RAM(随机存储器)两种存储器,ROM用来存储系统程序,RAM用来存储用户程序和程序运行时产生的数据。

系统程序由厂家编写并固化在ROM存储器中,用户无法访问和修改系统程序。系统程序主要包括系统管理程序和指令解释程序。系统管理程序的功能是管理整个PLC,让内部各个电路能有条不紊地工作。指令解释程序的功能是将用户编写的程序翻译成CPU可以识别和执行的程序。用户程序是用户通过编程器输人存储器的程序,为了方便调试和修改,用户程序通常存放在RAM中,由于断电后RAM中的程序会丢失,因此RAM专门配有后备电池供电。有些PLC采用 EEPRON(电可擦写只读存储器)来存储用户程序,由于 EEPROM存储器中的内部可用电信号进行擦写,并且掉电后内容不会丢失,因此采用这种存储器后可不要备用电池。
plc智能网关
plc智能网关
3、输入/输出接口
输人/输出接口又称 I/O接口或 I/O模块,是PLC与外围设备之间的连接部件。Pcl通过输入接口检测输人设备的状态,以此作为对输出设备控制的依据,同时PLC又通过输出接口对输出设备进行控制。
PLC的 I/O接口能接收的输入和输出信号个数称为PLC的 I/O点数,I/O点数是PLC的重要依据之一。PLC外围设备提供或需要的信号电平是多种多样的,而PLC内部CPU只能处理标电平信号,所以I/0接口要能进行电平转换。另外,为了提高PLC的抗干扰能力,I/0接口一般采用光电隔离和滤波功能。此外,为了便于了解 I/O接口的工作状态,I/0接口还有状态指示灯。

4、扩展接口
为了提升PLC的性能,增强PLC控制功能,可以通过扩展接口给PLC增接一些专用能模块,如高速计数模块、闭环控制模块、运动控制模块、中断控制模块等。

5、电源
PLC一般采用开关电源供电,与普通电源相比,PLC电源的稳定性好、抗干扰能力强。PLC的电源对电网提供的电源稳定度要求不高,一般允许电源电压在其额定值士15%的范围内波动。有些PLC还可以通过端子往外提供直流24V稳压电源。
边缘计算网关支持的PLC品牌
6、通讯接口
PLC配有通信接口,PLC可通过通信接口与监视器、打印机、其他PLC、计算机等设备实现通信。PLC与编程器或写人器连接,可以接收编程器或写入器输入的程序;PLC与关打印机连接,可将过程信息、系统参数等打印出来;
PLC与人机界面(如触摸屏)连接可以在人机界面直接操作PLC或监视PLC工作状态;PLC与其他PLC连接,可组成多机系统或连成网络,实现更大规模控制;与计算机连接,可组成多级分布式控制系统,实现控PL制与管理相结合。
plc网关
7、PLC智能网关

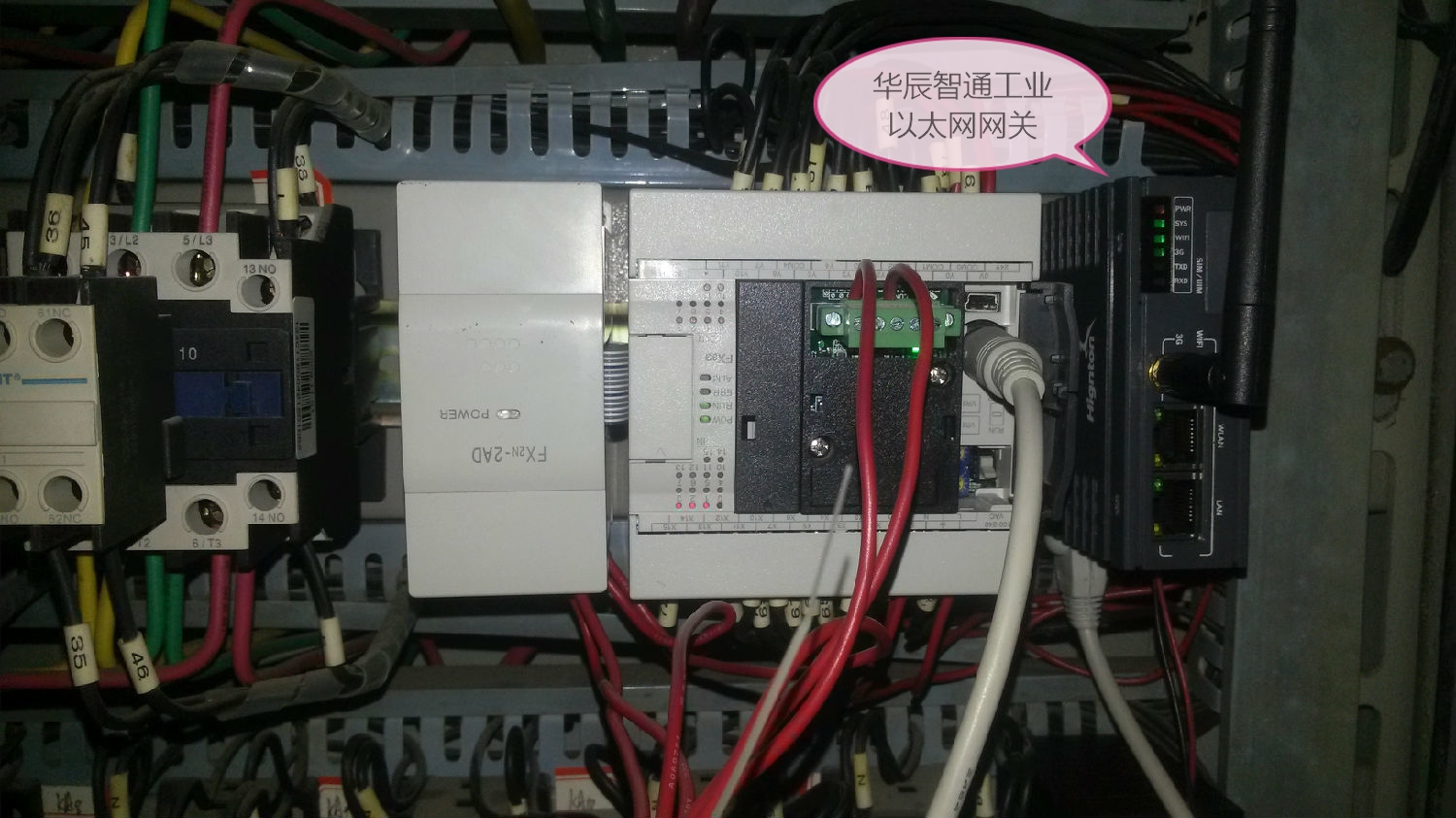

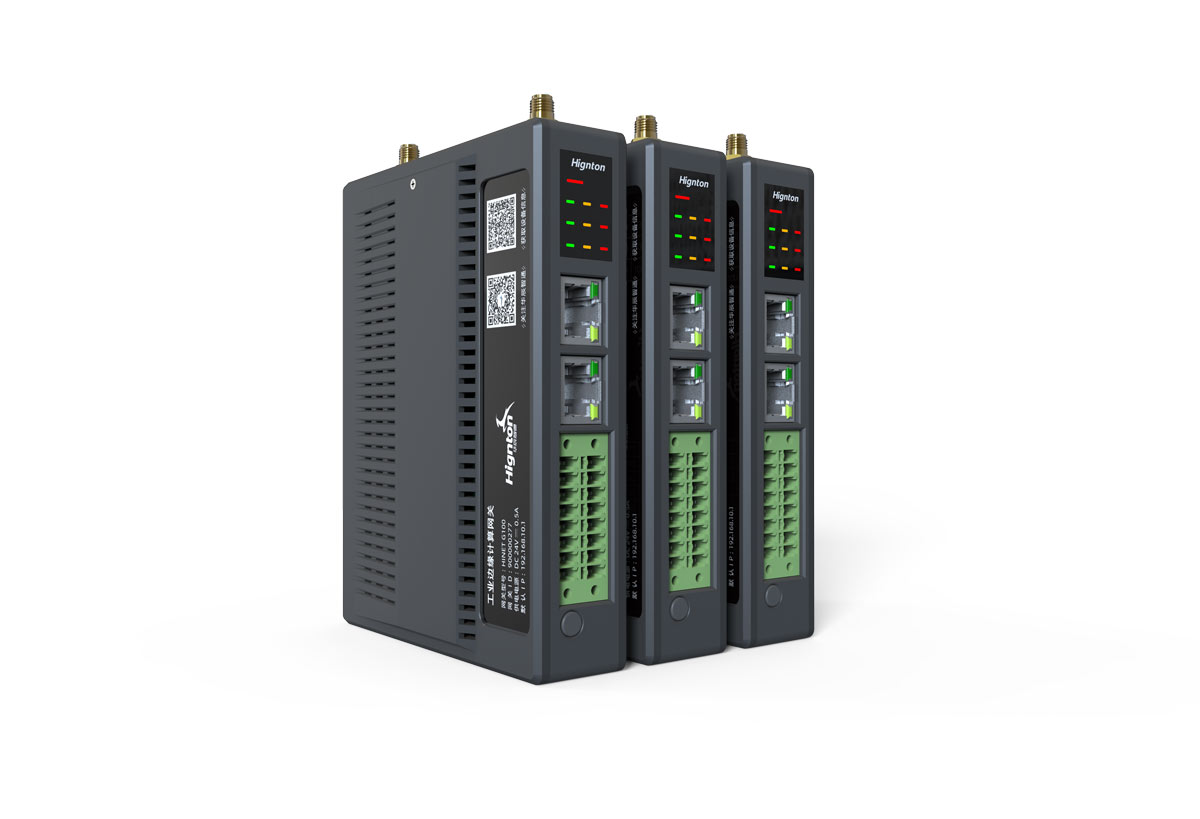

HINET工业智能网关是一个集成多种互联网通讯技术,面向工业领域的设备通讯终端产品。支持4G、WIFI、以太网等多种互联网接入方式。
1、 实现工业现场设备远程控制;
2、 实现设备固件远程升级,程序上下载,可灵活接入各种设备管理平台;
3、 实现工业现场触摸屏远程控制和组态画面远程映射;
4、 可同时与多台PLC或触摸屏远程通讯;
5、实现西门子、三菱、欧姆龙、施耐德、台达、汇川、和利时、松下、永宏、海为和 MODBUS 系列等PLC等主流协议硬件解析;
6、 实现PLC远程监控,PLC远程编程,PLC远程调试,PLC远程上下载,PLC远程控制,PLC数据采集,PLC远程通讯;

湖南华辰智通科技有限公司自主HINET工业智能网关产品为工业企业提供从设备联网、PLC远程监控、PLC远程控制、PLC远程调试编程、PLC数据采集整体解决方案。思普云工业互联网大数据云平台专注于工业设备远程运维与管理,已在全国数万家企业应用。
