     RS232接口与RS485接口的区别

    一、接口的物理结构

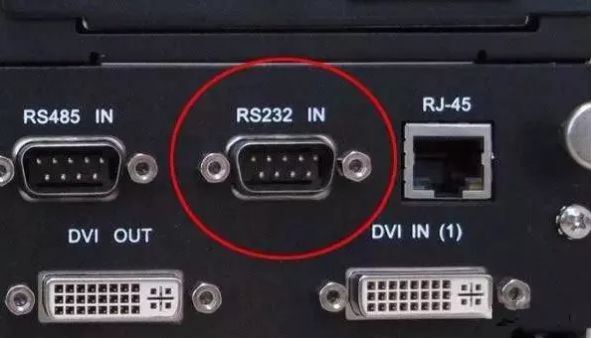

    1、RS232接口:
    计算机通讯接口之一,通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2。
    RS232接口
    2、RS485
    RS485无具体的物理形状,根据工程的实际情况而采用的接口。

    二、接口的电子特性
    1、RS232:传输电平信号接口的信号电平值较高(信号“1”为“-3V至-15V”,信号“0”为“3至15V”),易损坏接口电路的芯片,又因为与TTL电平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用电平转换电路方能与TTL电路连接。另外抗干扰能力差。

    2、RS485:传输差分信号逻辑“1”以两线间的电压差为+(2—6) V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS-232降低了,就不易损坏接口电路的芯片,且该电平与TTL电平兼容,可方便与TTL电路连接。

    三、通讯距离长短
    1、RS232:RS232传输距离有限,最大传输距离标准值为15米,且只能点对点通讯,最大传输速率最大为20kB/s。

    2、RS485:RS485最大无线传输距离为1200米。最大传输速率为10Mbps,在100Kb/S的传输速率下,才可以达到最大的通信距离。

    采用阻抗匹配、低衰减的专用电缆可以达到1800米!超过1200米,可加中继器(最多8只),这样传输距离接近10Km。

    四、能否支持多点通讯
    RS232:RS232接口在总线上只允许连接1个收发器,不能支持多站收发能力,所以只能点对点通信,不支持多点通讯。

    RS485:RS485接口在总线上是允许连接多达128个收发器。即具有多站通讯能力,这样用户可以利用单一的RS485接口方便地建立起设备网络。
    工业智能网关
    五、通讯线的差别
    RS232:可以采用三芯双绞线、三芯屏蔽线等。
    RS485:可以采用两芯双绞线、两芯屏蔽线等。在低速、短距离、无干扰的场合可以采用普通的双绞线,反之,在高速、长线传输时,则必须采用阻抗匹配(一般为120Ω)的RS485专用电缆(STP-120Ω(用于RS485 & CAN)一对18AWG),而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆(ASTP-120Ω(用于RS485 & CAN)一对18AWG)。

    补充:即然RS232传输距离只有15米这么短,那么有什么作用呢?其实它的应用非常广泛,可以连接各种设备,例如监控、其它的设备升级或调试等都可能需要用到它。功能与USB比较接近,随着USB端口的越来越普遍,将会出现更多的把USB转换成RS-232或其它接口的转换装置。通过USB接口可连接更多的RS-232设备,不仅可获得更高的传输速度,实现真正的即插即用,同时解决了USB接口不能远距离传输的缺点(USB通讯距离在5米内)。

    RS232特点:
    RS232就是串口,电脑机机箱后方的9芯插座
    由于RS-232接口标准出现较早,难免有不足之处,主要有以下四点:
    (1) 接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
    (2) 传输速率较低,在异步传输时,波特率为20Kbps。
    (3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式, 这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。
    (4) 传输距离有限,最大传输距离标准值为50英尺,实际上也只能 用在50米左右。
    数据网关
    RS-485特点:
    针对RS-232的不足,于是就不断出现了一些新的接口标准,RS-485就是其中之一,它具有以下特点:
    1. RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6) V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL 电路连接。
    2. RS-485的数据最高传输速率为10Mbps
    3. RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。
    4. RS-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232-C接口在总线上只允许连接1个收发器, 即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
    因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。 因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。 RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口RS485采用DB-9(针)。

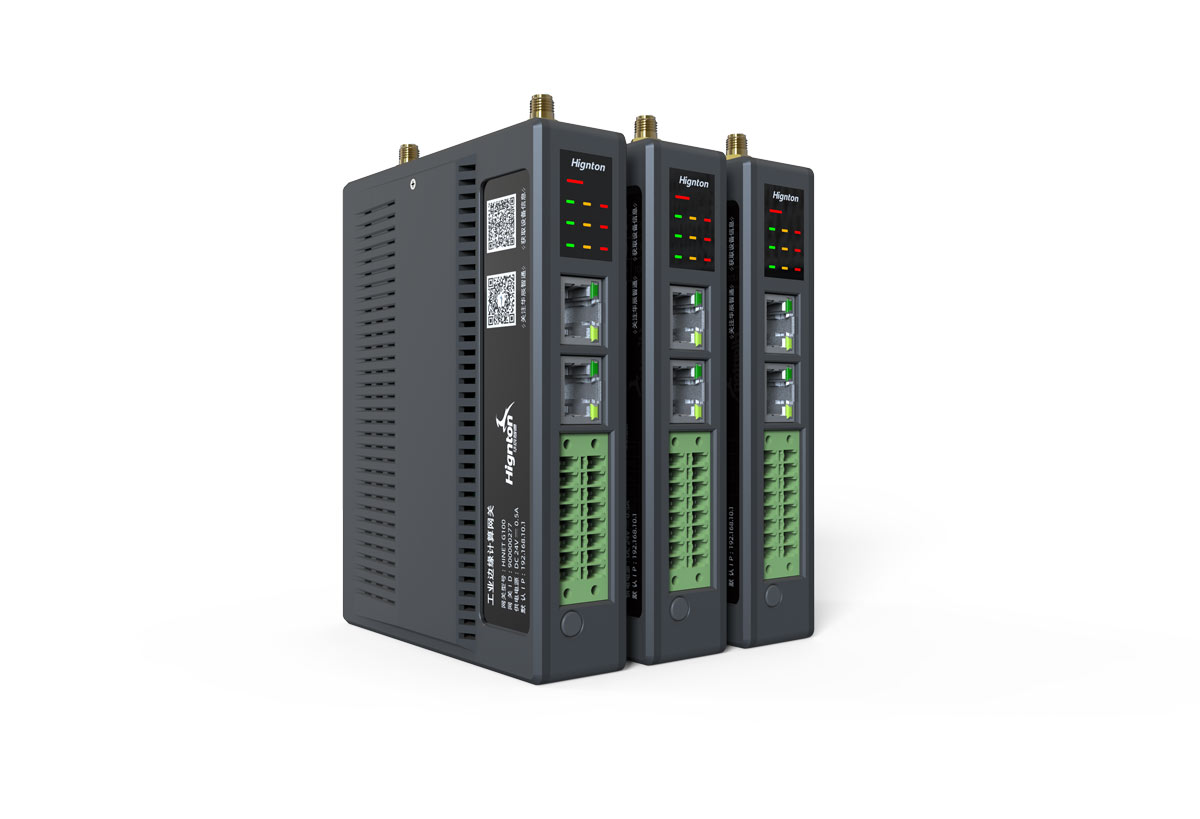

    HINET工业智能网关是一个集成多种互联网通讯技术,面向工业领域的设备通讯终端产品。支持4G、WIFI、以太网等多种互联网接入方式。
    1、 实现工业现场设备远程控制;
    2、 实现设备固件远程升级,程序上下载,可灵活接入各种设备管理平台;
    3、 实现工业现场触摸屏远程控制和组态画面远程映射;
    4、 可同时与多台PLC或触摸屏远程通讯;
    5、实现西门子、三菱、欧姆龙、施耐德、台达、汇川、和利时、松下、永宏、海为和 MODBUS 系列等PLC等主流协议硬件解析;
    6、 实现PLC远程监控,PLC远程编程,PLC远程调试,PLC远程上下载,PLC远程控制,PLC数据采集,PLC远程通讯;
    边缘计算网关
    HINET工业智能网关产品优势
    1、 多样的通讯接口:多种通讯接口结合,可兼容RS232\RS485\RS422\以太网等各种接口PLC;
    2、 超强的环境适应能力:多通讯方式结合,结合WIFI、以太网、4G等多种通讯方式,适应各种工业环境;
    3、 极高的安全性:采用VPN over P2P远程安全通讯方式,结合RSA加密算法确保通讯安全,严防数据泄漏;
    4、 极强的稳定性:支持断线重连,异常恢复、系统自监控,确保设备实时在线,确保监控系统正常运行;
    5、 极简易的安装方式:体积小巧,导轨安装。

    本文属于原创文章,转载请注明出处!部分观点来源于网络,如有侵权请联系本网站!

  •
