• PLC协议网关的工作模式及协议网关机理介绍

    作者:华辰智通 发表时间:2020-08-24
     PLC协议网关是用于工业plc设备互联的数据采集设施,全新工业数据采集、传输、处理以及远程控制的智能设备。使设备与管理者之间、机器与机器之间实现无缝对接,帮助企业快速、安全的采集、存储、处理、分析数据,提高生产计划和经营决策的准确性,节省运营经费,提高企业核心竞争力。

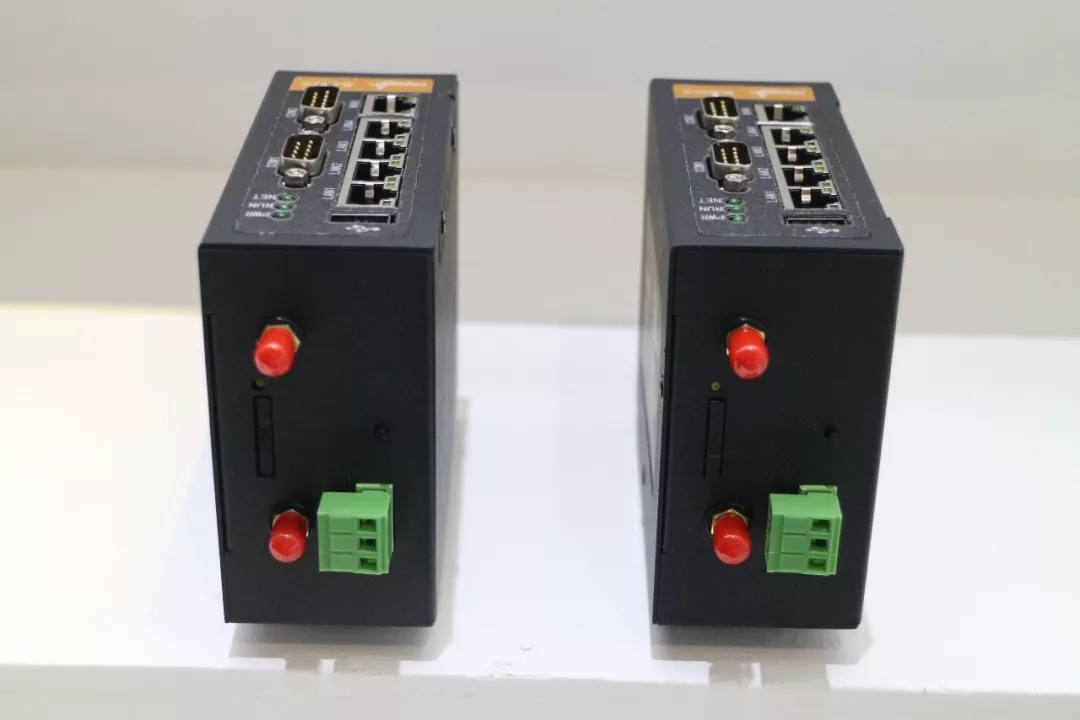

    plc协议网关
    PLC协议网关(工业智能网关)利用VPN远程安全通讯方式,实现PLC远程控制,不仅保证PLC数据与普通互联网进行隔离传送,PLC远程控制网关,PLC通讯模块,智能网关还保证了PLC数据在不经过云服务器的情况下直接传送至监控室,既减轻了云服务器的负荷,也进一步确保了PLC数据的安全性。

    PLC协议网关支持主流工业plc设备协议,是可以让工业plc设备轻松接入互联网,远程获取plc运行数据,实现plc远程升级、plc远程诊断、plc远程监控、大数据预警的一种工业设备,是工业互联网平台中智能传输终端设备的一种。

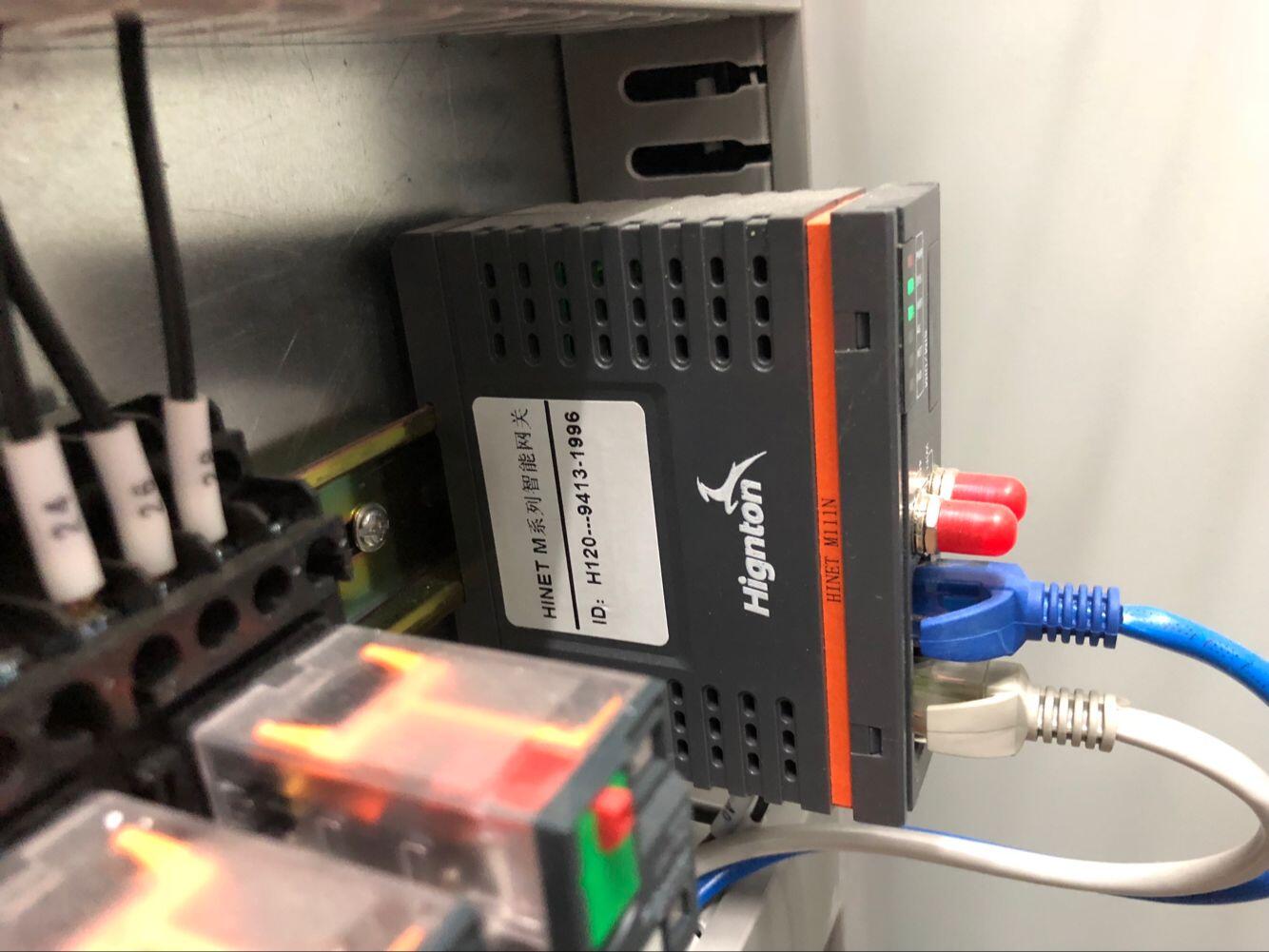

    plc协议网关的安装现场图
    PLC协议网关的工作模式及协议网关机理介绍:
    第一步:PLC协议网关顾名思义就是带有多种通讯协议,和工控常用的组态软件一样,和PLC对接时,需要选定好对应PLC的通讯协议,并建立变量和PLC寄存进行绑定。因此第一步就是确定PLC的通讯端口,是485,232,还是网口,在选择对应的PLC通讯协议。协议都在已经内置在网关,用户只需要熟悉配置软件,并选择好对应的PLC协议。

    第二步,建立变量,和PLC寄存器关联,变量和寄存器建立一一对应的关系,这个和组态、触摸屏是一样的。将所有需要监控寄存器地址都要建立一个变量关联。

    第三步,变量绑定PLC寄存器后,可以调用这些变量来开发协议网关的一些附属功能,比如短信报警、历史数据、一些数据的计算处理。因为协议网关是一个独立的嵌入式运行系统,自身带很多编程操作功能,可以通过它配套的软件来编写。配套的软件都是人机交换的,都是块的应用,开发公司都已经做成了很好的人机交换界面,使用者只需要熟悉了解配置软件,不需要有太多的编程功底。这都是DTU不具备的。

    第四步,进配置好的协议网关的设置程序,下载到网关内部,网关就会按照配置程序封闭运行,自动和网关对应的云平台建立网络通讯,能互发数据。且网关和服务器的数据通讯都是通过压缩和加密的,能有效保证通讯的可靠和安全。硬件网关相当一个黑盒子,实现了PLC协议和网络协议的转换,连接到服务器后,服务器在转为其他标准协议,这个中间协议转换使用者都无需了解,这就大大简化了使用的难度和工作量,是硬件开发者和上位机开发者可以完全脱开,各自做各自的工作。
    数据网关
    华辰智通PLC协议网关产品优势:
    1、 多样的通讯接口:多种通讯接口结合,可兼容RS232\RS485\RS422\以太网等各种接口PLC,即插即用;
    2、 超强的环境适应能力:多通讯方式结合,结合WIFI、以太网、4G等多种通讯方式,适应各种工业环境;
    3、 极高的安全性:采用VPN over P2P远程安全通讯方式,结合RSA加密算法确保通讯安全,严防数据泄漏;
    4、 极强的稳定性:支持断线重连,异常恢复、系统自监控,确保设备实时在线,确保监控系统正常运行;
    5、 极简易的安装方式:体积小巧,导轨安装。
    6、支持远程定义和修改设备及变量采集规则。
    7、支持以下触摸屏远程上下载程序:西门子、三菱、施耐德、步科,威伦、昆仑通泰、显控、维控等以太网或者USB口的触摸屏。
    8、支持WINCC、组态王、力控等等组态软件远程组态、远程监控。
    9、支持西门子、三菱、欧姆龙、松下、施耐德、台达、永宏、安川、汇川、信捷等等各种PLC远程上下载程序、PLC远程监控、PLC在线编程。
    10、可连接工业控制设备如PLC、运动控制器、工控机、变频器等
    11、设备设有PLC、网口、串口等标准通用接口,可即时与各类工控设备进行连接。
    12、开放的数据编程接口,无需编程,配置简单
    13、PLC协议网关支持采集西门子PLC、三菱PLC、欧姆龙PLC、台达PLC、施耐德PLC、汇川PLC和各种Modbus协议设备的数据。

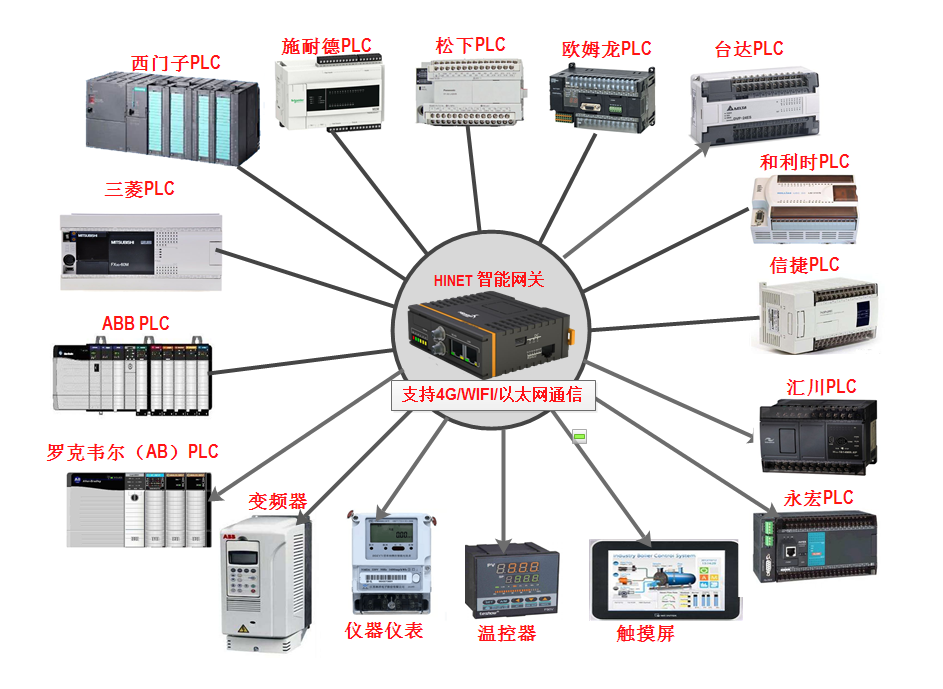

    支持的plc品牌
    工业协议网关是一种集合了通讯管理、数据接收、数据转发、串口接入、无线WiFi、协议转换、边缘计算等功能,支持使用移动无线设备连入网关WiFi对设备进行现场调试。更加符合用户的使用习惯,可根据用户需求灵活组网,广泛应用于工业4.0、智能制造、智慧水利、智慧城市、智慧电力等行业领域。

    本文属于原创文章,转载请注明出处!部分观点来源于网络,如有侵权请联系本网站!

  •
