• 欧姆龙CP1H PLC远程编程调试流程

    作者:华辰智通 发表时间:2020-06-15

    欧姆龙PLC是一种功能完善的紧凑型PLC,能为业界领先的输送分散控制等提供高附加值机器控制;它还具有通过各种高级内装板进行升级的能力,大程序容量和存储器单元,以Windows环境下高效的软件开发能力。欧姆龙PLC也能用于包装系统,并支持 HACCP(寄生脉冲分析关键控制点)过程处理标准。

    欧姆龙 CP1H plc远程编程调试流程

    1假定 PLC IP 地址是 192.168.10.2,并且要求不能改变;
    欧姆龙plc
    2、 修改网关 LAN 口参数为 192.168.10.*网段(网关默认为 192.168.9.1)
    修改网关

     3、 硬件连接,HINET 工业智能网关 LAN 口连接 PLC 网口,WAN 口连接互联网。
    连接工业智能网关

    4、 打开客户端软件
    网关管理客户端
    双击选中该 PLC,即可进入远程连接页面,点击“加入网络组”和“构建连接通道”待该四个指示灯全部亮起,则表示欧姆龙 PLC 已经远程连接成功。

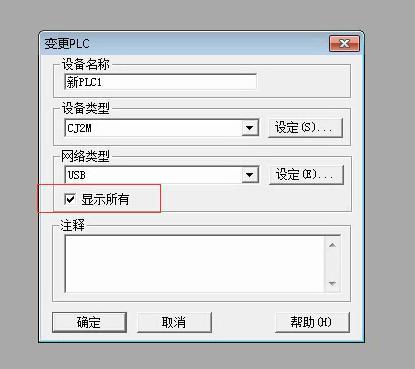

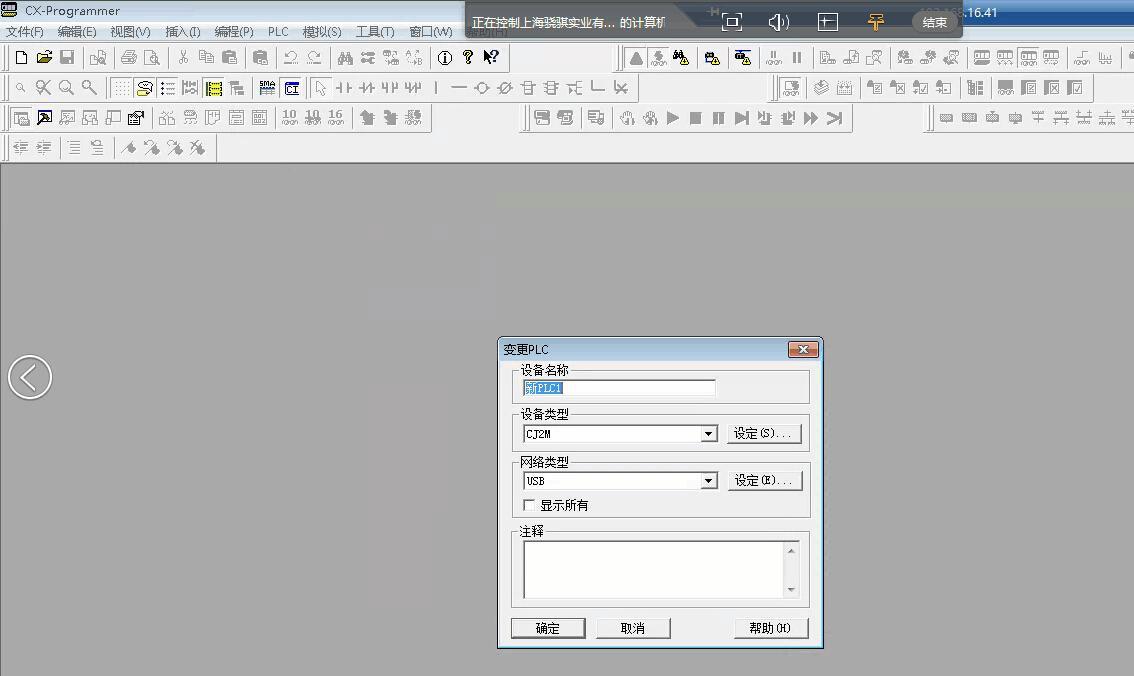

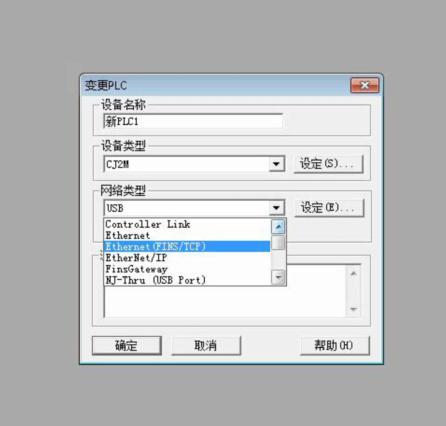

    5、 打开 PLC 编程软件,点击文件选择新建,弹出新建框,根据使用的 PLC 型号选择正 确的类型,网络类型选择:EthernetFINS/TCP,然后点击显示所有前面的空白框。

    新建plc
    plc设置
    plc设置

     plc设置
    6、点击设定后弹出网络设置框,在IP地址下面的空白处填写欧姆龙PLC的实际IP,然 后点击左下角的确定
     plc的ip

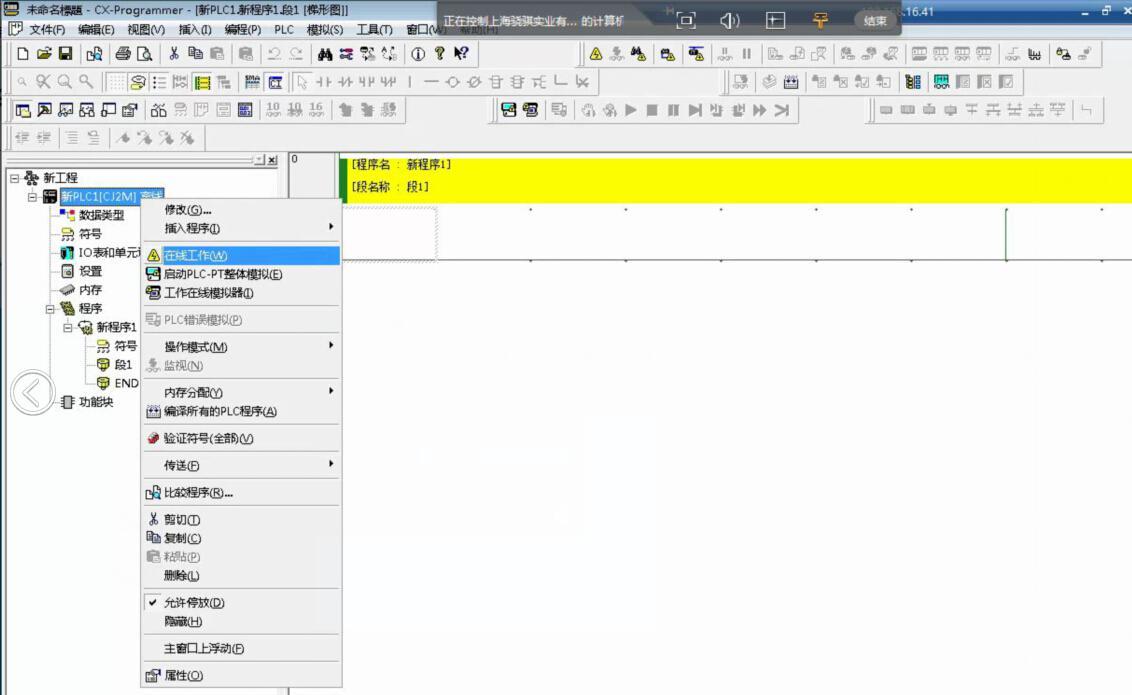

     7、点击确定后,则新建完成,出现如下图连接页面,点击新建plc监视模式,再选  在线工作此时plc已经远程通讯连接上。
     新plc

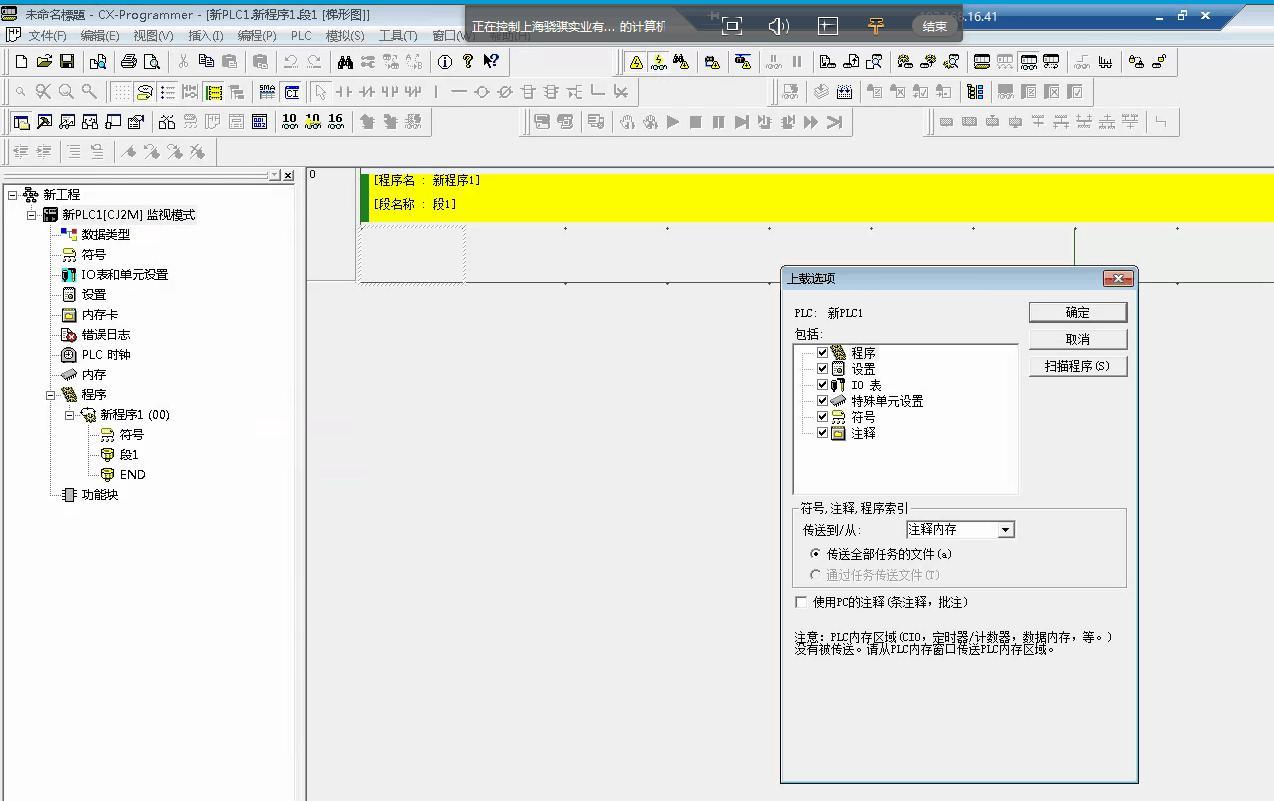

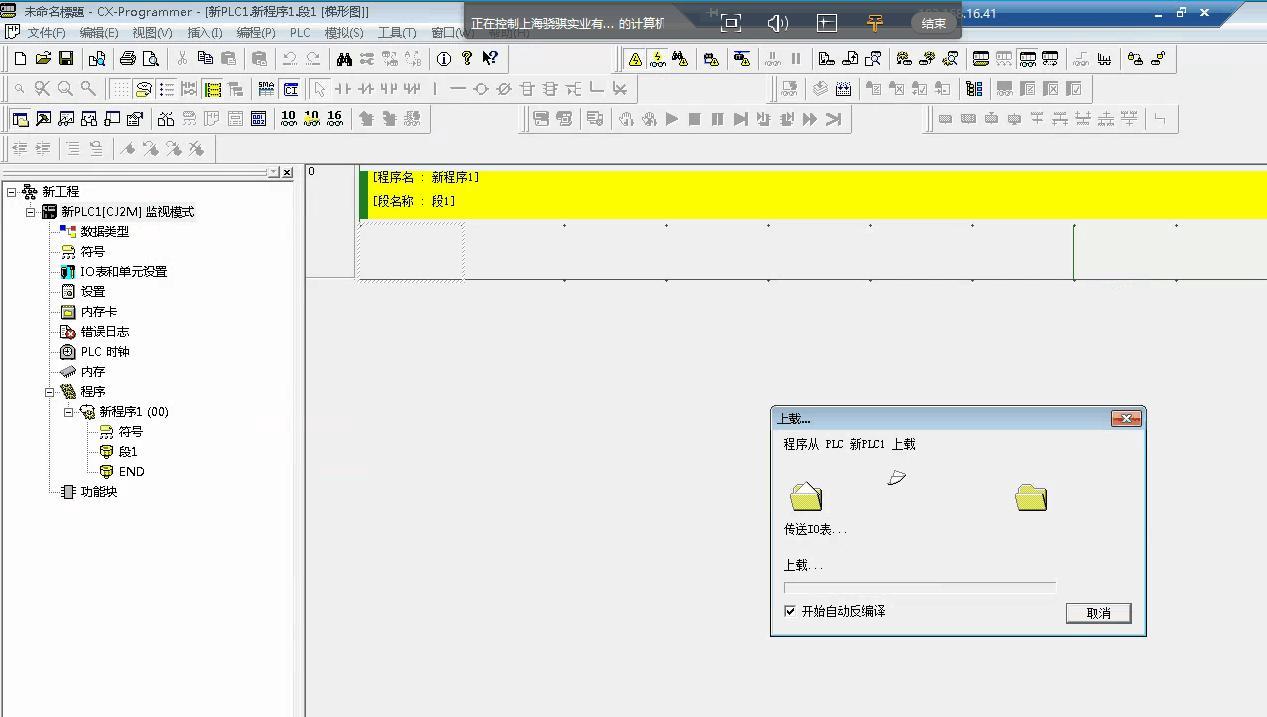

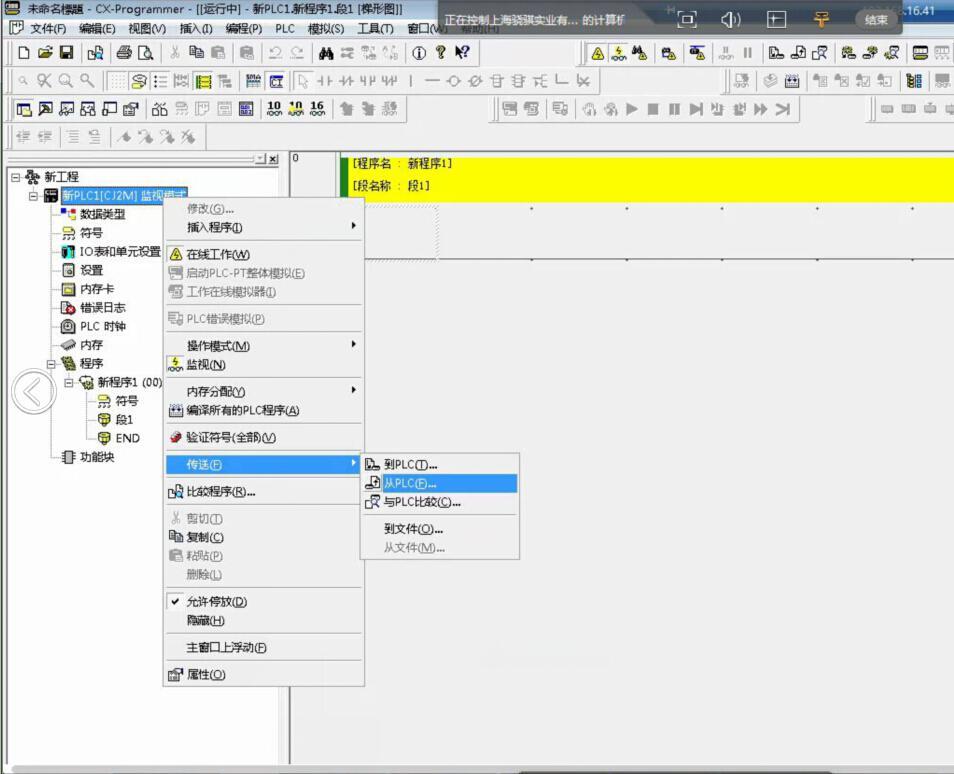

    8、如果需要下载程序,在监控模式下,选择“传送”,再选择“从plc”此时弹出上载     选项框,选择要上载的内容,然后点击右边的“确定”按钮,会弹出上载框页面,此时只需要等待上载完成就可以了。
    plc传送

    plc设备
    新plc程序
    新建plc工程

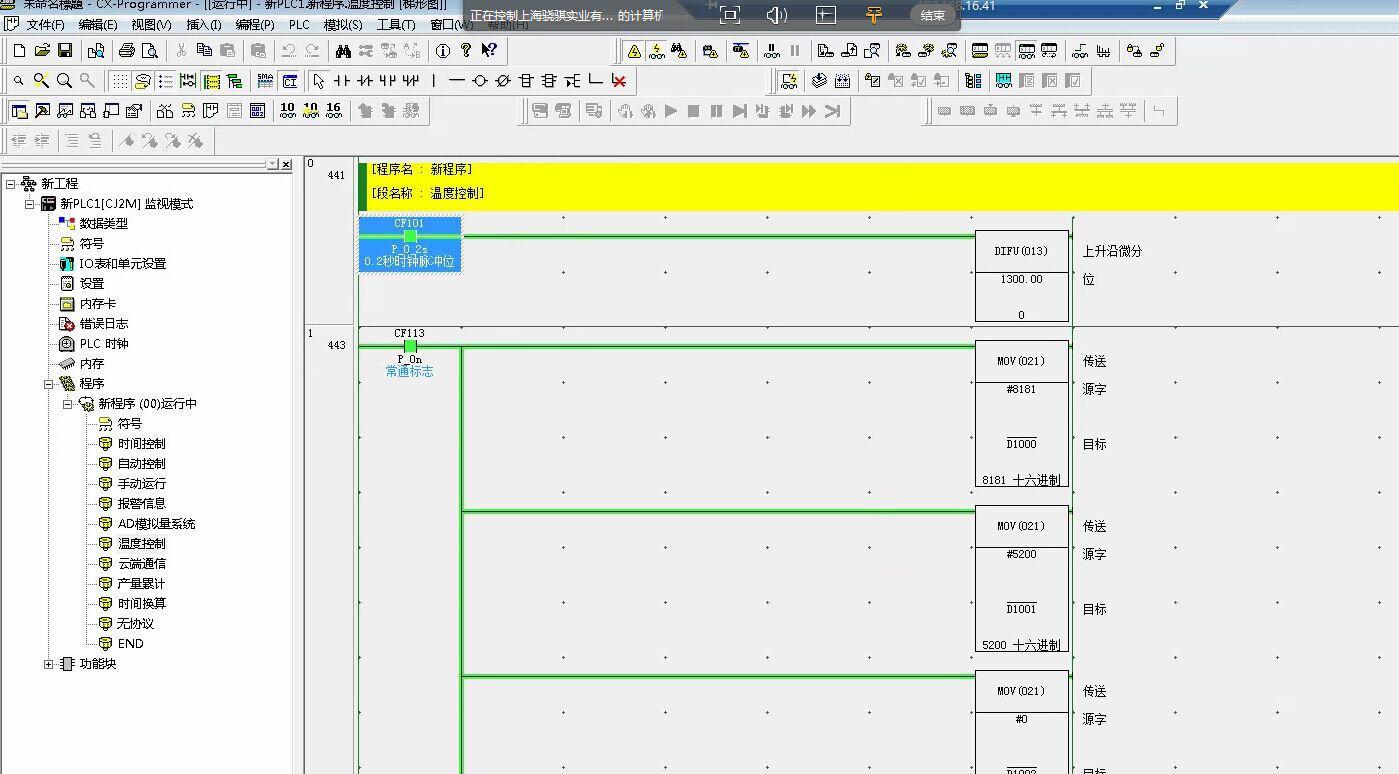

    远程编程

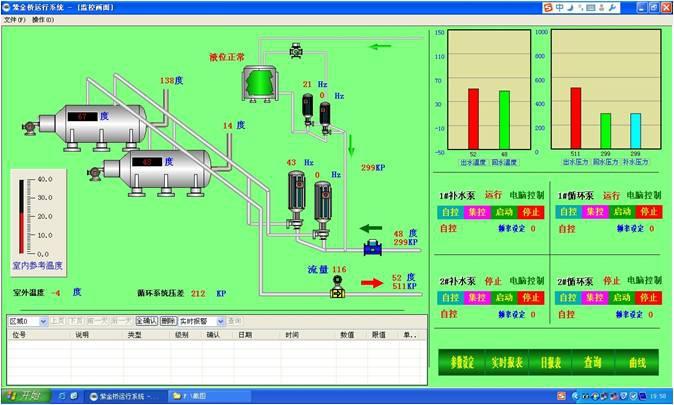

    远程组态
    远程组态画面
