4G无线远程通讯plc方案

发布时间:2022-11-25

阅读量:0次

工厂自动化(FA)的兴起,可编程逻辑控制器(PLC)具有功能强大、操作简单、可靠性强等特点,使其应用几乎覆盖了所有工业控制领域。在传统的应用方式中,PLC一旦安装到使用现场后设计人员将很难跟踪维护,出现问题也不能及时调试和升级。为PLC加装无线数据传输设备(HiNet智能网关),改造为无线升级方案,用互联网服务器通过无线方式对工业现场的PLC进行远程控制,实现PLC的集中管理和分散控制,不受距离和组网的限制。

在工业控制领域,位于工业现场的PLC设备可能分布各地,为了实现远程集中管理分布于多个工业现场的PLC设备,采用电缆布线通信方式与远程服务器相连,不但布线麻烦、维护不方便、耗材极大,而且长距离造成的通信不稳定性大大增加(例如信号干扰、衰减)。尤其在高度分散性的工业控制系统,取而代之的无线通信方式,让传统布线方式所产生的问题迎刃而解。

4G通信是目前广泛使用的通信方式。采用4G无线通信方案,依靠现成的4G网络,网络覆盖面积大,维护成本低,通信可靠,而且完全不受距离的限制,特别适合分散性的工业控制系统。

4G无线plc远程通讯系统设计方案:

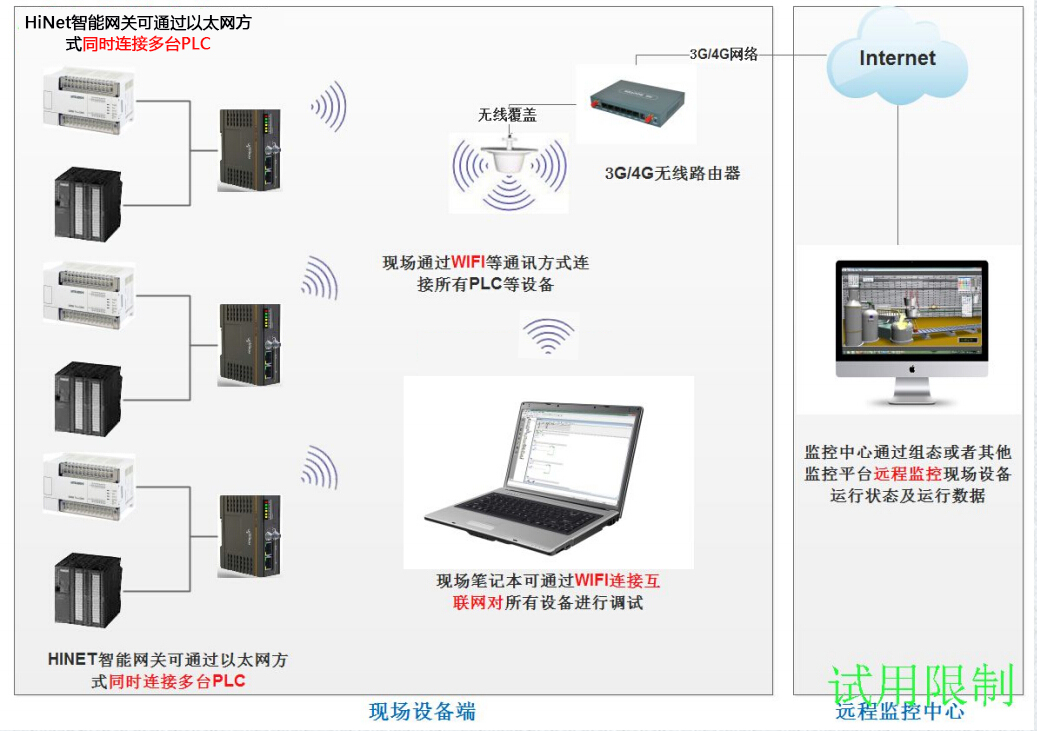

整个系统由用户设备(PLC)、HiNet智能网关、服务器三大主要部分组成,如图1所示。服务器通过Internet网络、4G网络与HiNet智能网关建立连接,HiNet智能网关直接与位于各个工业现场的PLC相接,以实现对PLC远程控制

智能网关控制plc方法



HiNet智能网关是一款集成多种互联网通讯技术为一体的工业设备通讯终端产品,提供全透明数据通道,可以方便地实现远程、无线、网络化的通信方式,能够让设备轻松实现与Internet 的无线连接。
系统安装配置流程

系统安装流程主要有如下三个主要步骤:
一、架设服务器并且安装相关软件:服务器可自建或租用华辰智通服务器;相关软件:PLC上位机编程软件、Hinode Windows Client客户端;
二、现场设备安装,HiNet智能网关和PLC连接。

A、与串口PLC连接方式
针对串口PLC及控制器,如三菱FX的圆头八针编程口、台达DVP系列 PLC的编程口等可通过专用配置电缆,一端接入PLC的编程口,另一端接入HiNet网关的COM口;

B、与网口PLC连接方式
针对以太网接口PLC,则可通过普通网线,一端接入PLC的网络口,另一端接入HiNet网关的LAN口;

C、与电脑连接对HiNet进行配置
如果需要对网关进行配置时,则可通过普通网线,一端接入电脑,一端接入HiNet网关的LAN口。

三、安装“HinodeWindowsClient客户端”并进行相关配置


1、打开客户端软件;

客户端
 2、输入正确的“企业名称”、“用户名称”和“用户密码”后,点击用户认证;
03

 3、第一次安装客户端系统会提示“未检测到TAP-Win32虚拟网卡,请添加网卡”,点击“确定”后手动添加虚拟网卡;

04

4、依次点击“驱动管理工具”-->“虚拟网卡设置”-->“添加虚拟网卡”手动添加虚拟网卡;

05

(1)

06

(2)

5、待出现“本地连接 TAP-Win32 Adapter V9 未启用”后即表示虚拟网卡新建完成,此时关闭该驱动管理工具窗进行下一步操作;

07

6、点击“加入网络组”;

08
7、待显示“已加入网络组”后,双击需要操作的设备

 09

8、点击“构建连接通道”;

10

9、待“设备状态指示”全亮后,则表示设备已上线,此时可最小化客户端软件打开PLC编程软件或其他上位机软件对PLC进行操作了。

11
